AMBALLOON (příkaz)

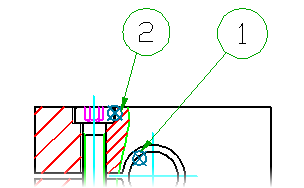

Vytváří a umisťuje pozice do kreslicí plochy.

Hledat

Souhrn

Můžete vybrat součásti, k nimž chcete připojit pozici, nebo automaticky vytvořit pozice pro všechny součásti bez pozic. Můžete také změnit číslování a uspořádání pozic, které na kreslicí ploše existují.

Seznam výzev

Zobrazí se následující výzvy.

Automaticky

Vytvoří pozice pro zadané reference součástí. Pomocí této možnosti můžete vybrat pouze reference součásti, pro které ještě nebyly pozice vytvořeny. Pokud vyberete pouze jednu referenci součásti, aplikace Sada nástrojů AutoCAD Mechanical automaticky přejde na možnost příkazového řádku Jeden.

Pokud není strojírenská struktura povolena, odkazy pozice začínají ve středu referencí součásti. Pokud je strojírenská struktura povolena, odkazy pozice začínají na hranách součásti nebo struktury, v počátečním bodě odkazu pozice v náhledu.

Vyberte pozici

Určuje pozice, které chcete znovu uspořádat. Stiskem klávesy ENTER ukončete výběr.

Vyberte bod

Umístí pozice stejně jako v náhledu zobrazeném v místě kurzoru. Stisknutím mezerníku můžete přepínat mezi náhledem horizontálního a vertikálního zarovnání. Pozice umístíte kliknutím na kreslicí plochu.

Úhel

Umístí vybrané pozice podél přímé čáry, která není horizontální ani vertikální.

• První bod – určuje první bod, který definuje směr.
• Druhý bod – určuje druhý bod, který definuje směr.

Samostatně

Umístí vybrané pozice bez odkazu na součást. Při používání referencí součásti budou pozice umístěny na ikony . Při používání strojírenské struktury budou pozice umístěny na hranu součásti nebo sestavy, v počátečním bodě odkazu v náhledu na kreslicí ploše.

Horizontálně

Umístí vybrané pozice podél horizontální přímé čáry.

Vertikálně

Umístí vybrané pozice podél vertikální přímé čáry.

Okolo

Umístí pozice podél levé strany obdélníkové oblasti.

• Určit první roh – určuje jeden roh pravoúhlé plochy.
• Určit další roh – určuje diagonálně protilehlý roh pravoúhlé plochy. Pokud obdélníková oblast, kterou jste zadali, není dostatečně velká k zahrnutí všech pozic, příkaz obdélníkovou oblast automaticky zvětší.

Automaticky vše

Vytvoří pozice pro všechny vybrané reference součásti, včetně těch, ke kterým jsou pozice již připojeny. Pokud vyberete pouze jednu referenci součásti, aplikace Sada nástrojů AutoCAD Mechanical automaticky přejde na možnost příkazového řádku Jeden.

Pokud není strojírenská struktura povolena, odkazy pozice začínají ve středu referencí součásti. Pokud je strojírenská struktura povolena, odkazy pozice začínají na hranách součásti nebo struktury, v počátečním bodě odkazu pozice v náhledu.

Vybrat objekt

Určuje reference součástí, pro které chcete vytvořit pozice.

Nastavení rozpisky

Určuje rozpisku, která má být nastavena jako aktuální rozpiska.

Chcete-li vybrat nebo vytvořit hlavní rozpisku, zadejte písmeno M. Chcete-li vybrat nebo vytvořit rozpisku s rámečkem, klikněte v modelovém prostoru na příslušný rámeček. Chcete-li zobrazit seznam existujících rozpisek, zadejte symbol ?. Chcete-li vytvořit nebo nastavit aktuální databázi jako jednu z uvedených databází rozpisky, zadejte název rozpisky a stiskněte klávesu ENTER.

Seskupit

Vytvoří kolekci pozic na jediném odkazu.

Vyberte referenci součásti nebo pozici

Určuje reference součástí nebo komponenty strojírenské struktury, pro které má být vytvořena sjednocená pozice, nebo existující pozice, které mají být převedeny na seskupenou pozici. Stisknutím klávesy ENTER přejdete k další výzvě.

Vyberte pozici

Určuje odkaz pozice k seskupení pozic.

• Ukažte orientaci – Vybere orientaci seskupené pozice. Výběrem bodu zvolte horizontální či vertikální orientaci.

Nová

Seskupí pozice k nové odkazové čáře.

• Počáteční bod – určuje počáteční bod odkazové čáry pozice.
• Další bod – určuje body ohybu, které definují segmenty odkazové čáry. Stisknutím klávesy ENTER umístíte pozici na místo, na které jste naposledy kliknuli.
• Ukažte orientaci – Vybere orientaci seskupené pozice. Výběrem bodu zvolte horizontální či vertikální orientaci.

Vložit šipku

Přidá odsazení počátečního bodu odkazů pozice tak, aby nezačínaly na hraně součásti. Tuto možnost lze použít, pouze pokud vytváříte pozice strojírenské struktury.

Manuálně

Vytvoří novou referenci součásti s pozicí. Tato možnost násilně změní aktuální rozpisku na rozpisku s rámečkem, která odpovídá rámečku, v němž je umístěna reference součásti. Chcete-li, aby pozice byla založena na hlavní rozpisce, odstraňte pozici, nastavte aktuální rozpisku na hlavní a znovu vytvořte pozici reference součásti.

Bod

Vloží referenci součásti v zadaném bodě a zobrazí dialog Reference součásti. Pokud umístíte referenci součásti na objekt, reference součásti se k danému objektu připojí.

• Počáteční bod – určuje počáteční bod odkazové čáry pozice.
• Další bod – určuje body ohybu, které definují segmenty odkazové čáry. Stisknutím klávesy ENTER umístěte pozici ve výkresové ploše.

Blok

Vytvoří referenci součásti pro referenci bloku. Pokud má blok atribut se stejným názvem jako vlastnost komponenty, reference součásti automaticky naimportuje hodnotu do vlastnosti komponenty.

Kopie

Zkopíruje referenci součásti včetně jejích dat. Nová reference součásti se stane novým prvkem rozpisky.

• Vybrat referenci součásti – Určuje referenci součásti, kterou chcete kopírovat.

Reference

Vytvoří referenci součásti, která objekt označí jako další instanci součásti, která již byla pomocí reference součásti popsána. V rozpisce vyvolá nová reference součásti přírůstek množství původních referencí součásti místo přidání dalšího řádku.

• Vybrat referenci součásti – Určuje referenci součásti, jejíž novou instanci chcete přidat.

Jedna

Umístí jednu pozici do kreslicí plochy. Na rozdíl od možností Automaticky a Automaticky vše je třeba ručně zadat počáteční bod odkazu pozice.

Přečíslovat

Přečísluje pozice a změní čísla položek vybraných součástí v aktuální rozpisce.

Číslo počáteční položky

Určuje číslo první vybrané pozice.

Přírůstek

Určuje hodnotu přírůstku dalších vybraných pozic.

Pozice

V daném pořadí určuje pozice, které chcete přečíslovat. Stiskem klávesy ENTER ukončete výběr.

Reorganizovat

Zarovná pozice horizontálně, vertikálně, v zadaném směru nebo podél stran vybrané obdélníkové oblasti. Pozice lze převést na samostatné pozice (pozice bez odkazů).

Vyberte pozici

Určuje pozice, které chcete znovu uspořádat. Stiskem klávesy ENTER ukončete výběr.

Vyberte bod

Umístí pozice stejně jako v náhledu zobrazeném v místě kurzoru. Stisknutím mezerníku můžete přepínat mezi náhledem horizontálního a vertikálního zarovnání. Pozice umístíte kliknutím na kreslicí plochu.

Úhel

Umístí vybrané pozice podél přímé čáry, která není horizontální ani vertikální.

• První bod – určuje první bod, který definuje směr.
• Druhý bod – určuje druhý bod, který definuje směr.

Samostatně

Umístí vybrané pozice bez odkazu na součást. Při používání referencí součásti budou pozice umístěny na ikony . Při používání strojírenské struktury budou pozice umístěny na hranu součásti nebo sestavy, v počátečním bodě odkazu v náhledu na kreslicí ploše.

Horizontálně

Umístí vybrané pozice podél horizontální přímé čáry.

Vertikálně

Umístí vybrané pozice podél vertikální přímé čáry.

Okolo

Umístí pozice podél levé strany obdélníkové oblasti.

• Určit první roh – určuje jeden roh pravoúhlé plochy.
• Určit další roh – určuje diagonálně protilehlý roh pravoúhlé plochy. Pokud obdélníková oblast, kterou jste zadali, není dostatečně velká k zahrnutí všech pozic, příkaz obdélníkovou oblast automaticky zvětší.

Pohled poznámky

Vytvoří pozice pro součásti a sestavy v pohledu poznámky. Při vytváření pozic vybere aplikace Sada nástrojů AutoCAD Mechanical automaticky správnou rozpisku sestavy a spolu s ní i všechny komponenty, u nichž mají být pozice vytvořeny.
