Import sešitu aplikace Excel do souhrnné tabulky (Sada nástrojů AutoCAD Mechanical)

Aplikace Sada nástrojů AutoCAD Mechanical nabízí možnost importu sešitu aplikace Excel do Souhrnné tabulky.

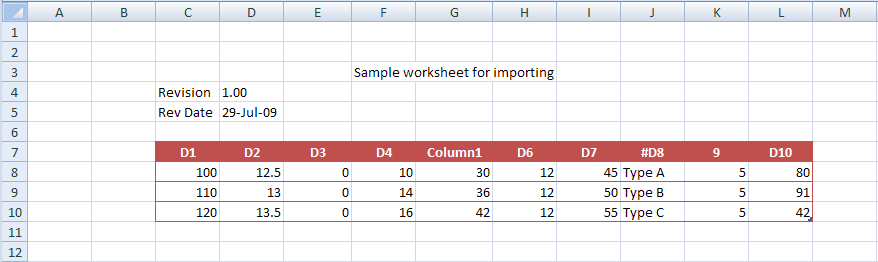

Postup importu se řídí následujícími pravidly. Za účelem ilustrace těchto pravidel znázorňuje následující obrázek kalkulační tabulku obsahující platné i neplatné sloupce.

• První řádek datové oblasti musí být nastaven jako řádek záhlaví, které obsahuje názvy sloupců Souhrnné tabulky. Na předcházejícím obrázku má řádek záhlaví rozsah buněk od C7 do L7. Řádky v rozsahu C8 až L10 jsou řádky hodnot.
• Pokud aplikace Sada nástrojů AutoCAD Mechanical zjistí, že v tabulce vytvořené v aplikaci Excel existují sloupce se stejnými názvy, jaké mají existující sloupce v Souhrnné tabulce:
  • Data ze sloupce tabulky ve formátu Excel se použijí k aktualizaci odpovídajícího sloupce v Souhrnné tabulce.
  • Pokud aplikace Sada nástrojů AutoCAD Mechanical zjistí neshodu mezi daty v tabulce ve formátu Excel a daty v Souhrnné tabulce, zobrazí odpovídající upozornění. Chcete-li i přesto pokračovat v importu, aplikace Sada nástrojů AutoCAD Mechanical použije v buňce s neshodujícími se daty původní hodnotu místo hodnoty převzaté z tabulky ve formátu Excel.
  Pokud je u sloupce Souhrnné tabulky vybráno nastavení Globální nebo Vypočítaný, aplikace Sada nástrojů AutoCAD Mechanical neprovede import dat v tomto sloupci.
• Pokud aplikace Sada nástrojů AutoCAD Mechanical zjistí v tabulce aplikace Excel existenci sloupce, který nemá odpovídající sloupec v Souhrnné tabulce,
  • Sada nástrojů AutoCAD Mechanicalpřidá do Souhrnné tabulky nový sloupec s názvem shodným s názvem odpovídajícího sloupce v tabulce aplikace Excel.
  • Vlastnosti Popis a Výchozí hodnoty přiřazené příslušnému sloupci budou prázdné. VlastnostiJednotky a Mapování vlastností komponenty budou nastaveny na hodnotu Žádné. Jako typ hodnoty bude nastavena možnost Normální.
• Pokud Souhrnná tabulka obsahuje sloupce, které v datové sadě ve formátu Excel neexistují, budou importované řádky v těchto sloupcích obsazeny importovanými hodnotami.
• Pokud data aplikace Excel obsahují neplatný název sloupce (například v buňkách C7 a J7, jak je znázorněno na obrázku), aplikace Sada nástrojů AutoCAD Mechanical neprovede import tohoto sloupce.

Poznámka: Import dat do souborů ve formátu Excel můžete provádět pouze tehdy, když je ve vašem počítači nainstalována aplikace Microsoft Excel.
