Značka základny označuje prvek základny pro značku geometrické tolerance.
Kromě značky základny (číslo 1 na obrázku) podporuje aplikace Sada nástrojů AutoCAD Mechanical také poznámky základny (číslo 2 na obrázku) a poznámky závitu (číslo 3 na obrázku). Zmíněné položky jsou podporovány u norem, které je povolují. Poznámka základny obvykle obsahuje řadu dílčích základen oddělených čárkami (,). Poznámky závitů jsou obvykle umístěny na značky připojené k šroubovým závitům nebo převodům. Určují, jaký průměr bude použit jako základna. Na výše uvedeném obrázku například poznámka závitu udává, jaký roztečný průměr tvoří základnu.
Ortogonální odkazy
 |
 |
Když připojíte odkazovou čáru značky k objektu, aplikace Sada nástrojů AutoCAD Mechanical nejprve vynutí nastavení prvního segmentu do polohy kolmé k připojenému objektu. Následující segment odkazové čáry pak bude nuceně nastaven do vodorovné nebo svislé polohy.
Vynášecí čáry povrchu
Pokud přesunete počáteční bod odkazové čáry za konec úsečky nebo oblouku, aplikace Sada nástrojů AutoCAD Mechanical automaticky nakreslí vynášecí čáry. Výchozí hodnoty délky přesahu a velikosti odsazení od konce odkazové čáry jsou určeny nastavením systémových proměnných DIMEXE a DIMEXO v tomto pořadí. Vynášecí čáry se v aplikaci Sada nástrojů AutoCAD Mechanical nevytvářejí pro křivky spline.

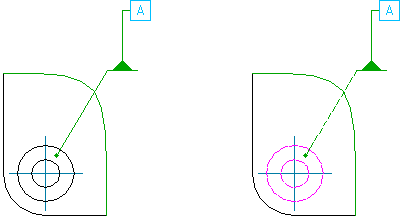

Odkazové čáry povrchu
Aplikace Sada nástrojů AutoCAD Mechanical nabízí možnosti příkazového řádku, jejichž pomocí lze vytvářet odkazové čáry povrchu. To umožňuje odkazovým čarám značek ukazovat na povrch (místo na hranu). Pomocí odkazových čar povrchu lze určit základnu pomocí pohledu shora (a nikoli pomocí bočního pohledu). Pokud se základna nachází na vzdálené straně komponenty, můžete zadat možnosti, na základě kterých se typ čáry označení povrchu změní na čárkovaný styl.
Připojení k poznámkám
Aplikace Sada nástrojů AutoCAD Mechanical nabízí možnosti pro připojení a zarovnání značek základen k poznámkám, viz obrázek výše.

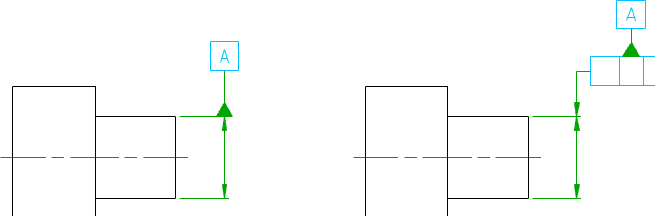

I když tato funkce není přímo podporována, můžete připojit značku základny ke kótě, viz obrázek výše. Když umístíte počáteční bod odkazové čáry značky na vybranou kótu, dojde k překrytí šipek kóty a odkazové čáry. Vzhledu znázorněného na obrázku dosáhnete tím, že změníte výběr šipek kóty na „Žádné“.
Podporované normy kreslení
| Norma/revize | Ortogonální odkazy | Vynášecí čáry povrchu | Čáry označení povrchu | Poznámky základny | Poznámky závitů |
|---|---|---|---|---|---|
| ANSI ASME Y14.5 M – 1994 | Ano | Ano | |||
| ASME Y14.5M – 1982 | Ano | Ano | |||
| BSI EN ISO 1101:2013, BSI EN ISO 5459:2011 | Ano | Ano | |||
| BS 308 Part 3 – 1990 | Ano | Ano | |||
| CSN EN ISO 1101:2013 | Ano | Ano | |||
| CSN 01 3138 – 1994 | Ano | Ano | |||
| DIN ISO 1101:2008 DIN EN ISO 5459:2011 | Ano | Ano | Ano | Ano | Ano |
| DIN ISO 1101:2008 DIN EN ISO 5459:2008 | Ano | Ano | Ano | Ano | Ano |
| DIN ISO 1101:1983 DIN EN ISO 5459:1982 | Ano | Ano | |||
| GB/T 1182 – 2008 | Ano | Ano | Ano | ||
| GB/T 1182 – 1996 | Ano | Ano | Ano | Ano | |
| GOST 2.308-79 | Ano | Ano | |||
| ISO 1101:2012(E) ISO 5459:1981 | Ano | Ano | Ano | Ano | Ano |
| ISO 1101:2004 ISO 5459:1981 | Ano | Ano | Ano | Ano | Ano |
| ISO 1101:1983 ISO 5459:1981 | Ano | Ano | |||
| JIS B 0021 (1998) | Ano | Ano | Ano | ||
| JIS B 0021:1984 JIS B 0022:1984 | Ano | Ano | Ano |
