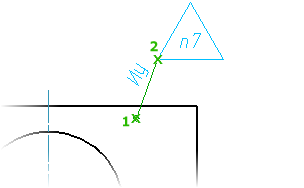

Vytvoří symbol označení prvku a připojí jej k objektu v oblasti výkresu.
Hledat
Souhrn
Tato značka je dostupná pouze tehdy, pokud je aktuální norma kreslení založena na normě GOST.
Seznam výzev
Zobrazí se následující výzvy.
- Vyberte objekt pro připojení
- Připojí značku k objektu. Chcete-li značku umístit, aniž byste ji připojili k jiným objektům, klikněte do umístění, kam chcete šipku odkazu umístit. Pokud chcete značku umístit bez odkazu, klikněte do místa, kam chcete značku umístit.
- Počáteční bod
- Určuje polohu šipky odkazové čáry.
- Další bod
- Určuje umístění dalšího vrcholu odkazu. Poznámka:
- Pokud připojíte značku k oblouku, kružnici, elipse nebo spline, aplikace Sada nástrojů AutoCAD Mechanical nejprve vynutí kolmost odkazové čáry k připojenému objektu. Chcete-li toto omezení přepsat, stiskněte při přetahování kurzoru klávesovou zkratku funkce Přepnout režim pravoúhlých odkazových čar se značkami (ve výchozím nastavení se jedná o zkratku SHIFT + F).
- Pokud připojíte značku k čáře, aplikace Sada nástrojů AutoCAD Mechanical toto omezení vynucovat nebude. Chcete-li nastavit segment odkazu jako kolmý k připojené čáře, přesuňte kurzor tak, aby byl odkaz přibližně kolmý, a poté použijte zobrazenou trajektorii zarovnání.
- Značka
- Umístí značku na místo, kam jste naposledy kliknuli.
