Vlastnosti rozpisek a kusovníků
Díky funkcím rozpisky používané aplikací Sada nástrojů AutoCAD Mechanical se za účelem usnadnění dokumentace návrhu u jednotlivých komponent zaznamenávají hodnoty PART NUMBER, CUT LENGTH a MASS (číslo součásti, délka řezu a hmotnost). Hodnota MASS se automaticky násobí hodnotou Množství a výsledkem těchto výpočtů je hodnota TOTAL MASS (celková hmotnost) jednotlivých komponent. Tyto číselné údaje se pak sčítají a konečným výsledkem je celková hmotnost uvedená ve výkresu nebo návrhu. Všechny vlastnosti (PART NUMBER, CUT LENGTH, MASS a TOTAL MASS) se při výchozím nastavení zobrazují v každém kusovníku, jak je zřejmé z následujícího kusovníku.
|
Rozpiska |
|||||||
|---|---|---|---|---|---|---|---|
|
Prvek |
QTY |
Č. součásti |
Popis |
Materiál/norma |
Délka řezu (mm) |
Hmotnost (kg) |
Celková hmotnost (kg) |
|
Rozpiska |
|||||||
|
Prvek |
QTY |
Č. součásti |
Popis |
Materiál/norma |
Délka řezu (mm) |
Hmotnost (kg) |
Celková hmotnost (kg) |
|
1 |
2 |
10025 |
Montážní deska |
Plochá tyč 50x6 |
175.0 |
0.413 |
0.826 |
|
2 |
6 |
30531 |
Šroub s šestihrannou hlavou |
ISO 4014 – M6 x 45 |
0.0 |
0.0 |
|
|
3 |
1 |
20105 |
Profil I |
AISC – M8 x 6.5 |
1200.0 |
11.608 |
11.608 |
|
12.434 |
|||||||

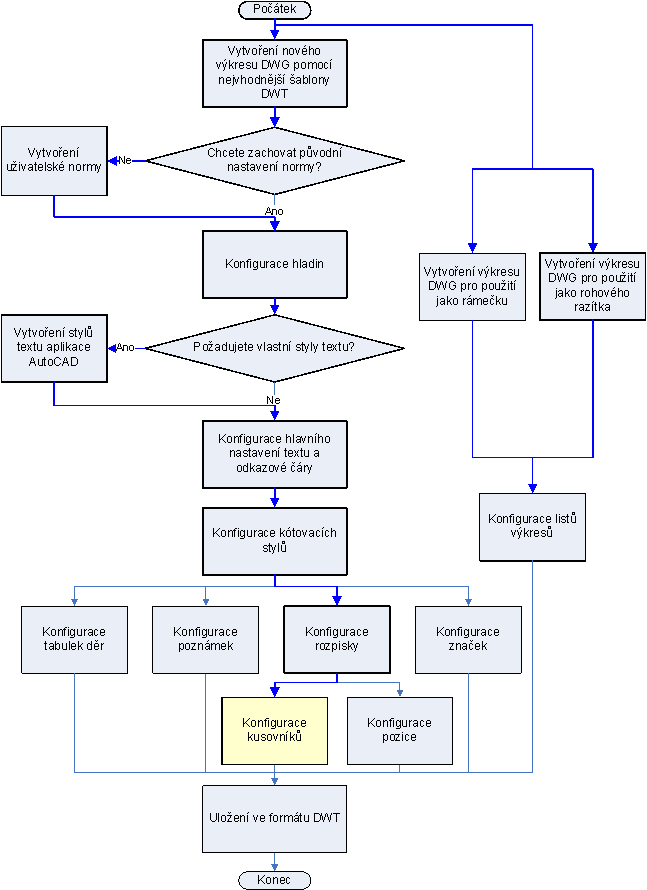

Aktuální poloha ve vývojovém diagramu
Šířky sloupců a výšky textu mají tyto hodnoty:
|
Vlastnost |
Popis |
Šířka slupce |
Výška textu záhlaví |
Výška textu dat |
|---|---|---|---|---|
|
Prvek |
Prvek |
10 mm |
3,5 mm |
3,5 mm |
|
QTY |
QTY |
|||
|
PART NUMBER |
Č. součásti. |
20 mm |
||
|
POPIS |
Popis |
50 mm |
||
|
Normalizovaná |
Materiál/norma |
|||
|
DIM |
Délka řezu (mm) |
15 mm |
||
|
MASS |
Hmotnost (kg) |
|||
|
TMASS |
Celková hmotnost (kg) |
