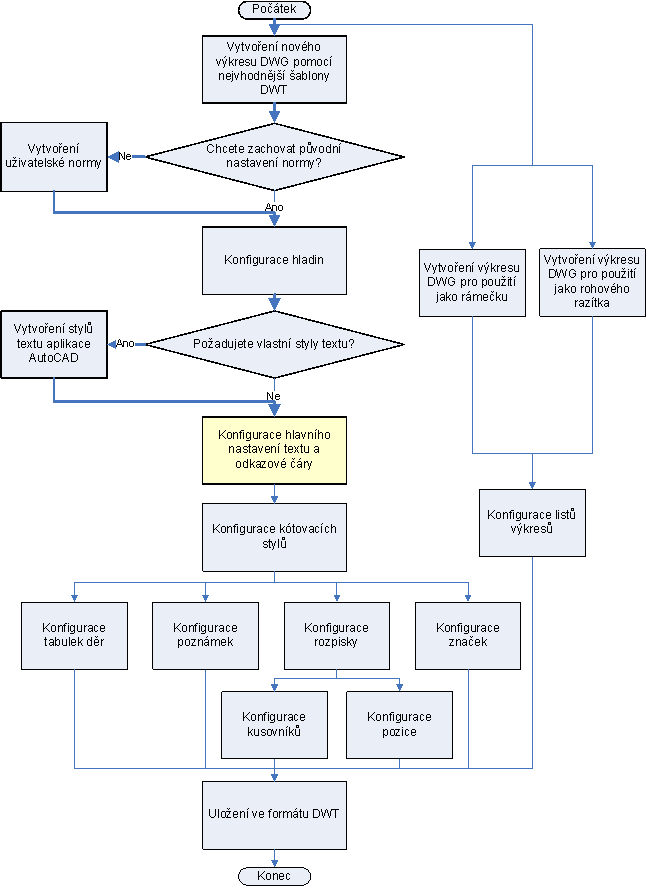

Aktuální poloha ve vývojovém diagramu
Styl a výška textu
Vzhledem k tomu, že všechny existující výkresy používají písmo TrueType „ISOCPEUR“, aplikace Sada nástrojů AutoCAD Mechanical použije stejné písmo pro všechny typy poznámek.
Výška a barva jednotlivých typů poznámek musí odpovídat příslušným hodnotám ve stávajících výkresech. Následující tabulka obsahuje seznam výšek a barev textu přiřazených k jednotlivým typům poznámek a také popis použitý v aplikaci Sada nástrojů AutoCAD Mechanical.
|
Typ poznámky |
Výška textu |
Barva textu |
Popis aplikace Sada nástrojů AutoCAD Mechanical |
|---|---|---|---|
|
Hodnota kóty |
3,5 mm |
Žlutá (2) |
Text – střední |
|
Povolená odchylka kóty |
2,5 mm |
Červená (1) |
Text – malý |
|
Text poznámky |
3,5 mm |
Žlutá (2) |
Text – střední |
|
Text na pozici |
5,0 mm |
Bílá (7) |
Text – velký |
|
Text rozpisky |
3,5 mm |
Žlutá (2) |
Text – střední |
