Značky zúžení a sklonu(Sada nástrojů AutoCAD Mechanical)

Značky zúžení a sklonu zobrazují míru zúžení a sklon jako poměry, procentuální hodnoty nebo kódy, například čísla Morseovy abecedy.

Značka označuje zúžení, zatímco značka označuje sklon.

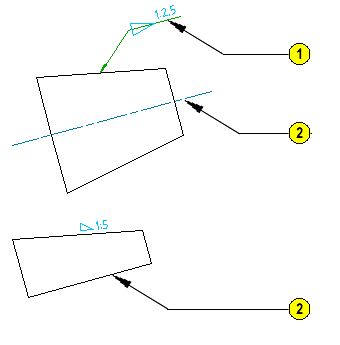

Značka Legenda
  1. Referenční čára
  2. Od základny

Aplikace Sada nástrojů AutoCAD Mechanical může také určit, zda je objekt, k němuž poznámku vytváříte, zúžený nebo nakloněný, a automaticky vypočítat míru zúžení a sklonu. Chcete-li tuto funkci v aplikaci Sada nástrojů AutoCAD Mechanical aktivovat, vyberte základnu a na výzvu aplikace Sada nástrojů AutoCAD Mechanical připojte značku k objektu zúžení nebo sklonu. Pokud základnu nezvolíte, aplikace Sada nástrojů AutoCAD Mechanical bude předpokládat, že chcete sklon určit ručně.

Jakmile vyberete objekt zúžení nebo sklonu, ke kterému chcete značku připojit, na kreslicí ploše se zobrazí náhled značky. Orientace značky se při pohybu nitkového kříže automaticky mění. Značku lze umístit buď spolu s odkazem (obvykle u značky zúžení), nebo bez odkazu, podél sklonu (obvykle u značky sklonu).

Pokud na výzvu aplikace Sada nástrojů AutoCAD Mechanical vyberete platnou základnu, aplikace Sada nástrojů AutoCAD Mechanical automaticky zarovná referenční čáru značky zúžení k základně tak, aby byly k sobě rovnoběžné. Pokud základnu nezvolíte, lze referenční čáru zarovnat ručně a po umístění značky na kreslicí plochu vybrat odpovídající značku v seznamu.

Pomocí aplikace Sada nástrojů AutoCAD Mechanical můžete vybrat v rozevíracím seznamu speciální znaky (například značku stupňů) a vložit je jako součást textu kóty. Text kóty lze volitelně zobrazit jako teoreticky přesnou hodnotu.

Automatický výpočet sklonu je dostupný pouze při vytváření značky. Aplikace Sada nástrojů AutoCAD Mechanical ve výchozím nastavení zobrazí vypočítanou hodnotu, ale lze ji přepsat. I když vypočítanou hodnotu přepíšete, bude v rozevíracím seznamu nadále dostupná. Pomocí této funkce můžete vypočítanou hodnotu vrátit, pokud je třeba. Rozevírací seznam není dostupný při úpravě značky, která je již umístěna na kreslicí ploše.

Podporované normy kreslení
