Cvičení 1: Zjednodušení průmětu stavby

V tomto cvičení použijete příkaz pro stupňovité odsazení návrhové linie k vytvoření zjednodušeného průmětu, z kterého bude zemní těleso vytvořeno.

Ve výkresu, který budete v tomto výukovém programu používat, je zobrazeno podloží stavby ve dvou vertikálně uspořádaných výřezech. V pravém výřezu je podloží stavby znázorněno v půdorysném pohledu. Podloží stavby budete navrhovat v pravém výřezu. V levém výřezu je podloží stavby znázorněno v zobrazení modelu. Pomocí tohoto výřezu můžete pozorovat stav návrhu během práce.

Vytvoření stupňovitě odsazené návrhové linie

1. Otevřete výkres Grading-6.dwg, který se nachází ve složce výkresů výukových programů.
2. Na příkazovém řádku zadejte příkaz OffsetGapType. Zadejte hodnotu 1.

   Proměnná OffsetGapType určuje, jak bude naloženo s potenciálními mezerami mezi segmenty, pokud dojde k odsazení uzavřených křivek, jako jsou návrhové linie desky. Při nastavení této proměnné na hodnotu 1 jsou mezery zaplněny zaoblenými obloukovými segmenty; poloměr jednotlivých obloukových segmentů je roven vzdálenosti odsazení.

3. Klikněte na kartu Výchozí panel Vytvořit návrh rozevírací seznam Návrhová linie Vytvořit návrhovou linii ze stupňovitého odsazení Hledat.
4. Na příkazovém řádku zadejte pro odsazení hodnotu 1,5.
5. Jakmile budete vyzváni k výběru návrhové linie, v pravém výřezu klikněte na modrou návrhovou linii představující podloží stavby.
6. Jakmile budete vyzváni k určení strany, která má být odsazena, klikněte vně podloží stavby.
7. Na příkazovém řádku zadejte G a určete hodnotu spádu. Jako spád zadejte hodnotu -1.
8. Příkaz ukončete stisknutím klávesy Enter.

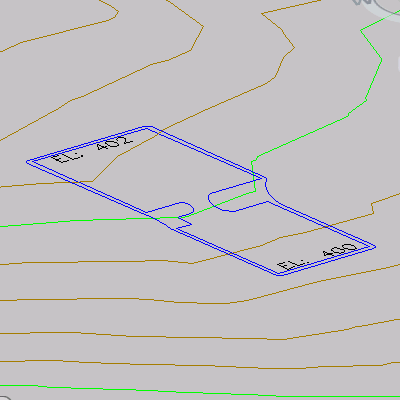

   Zobrazí se stupňovitě odsazená návrhová linie. Křivka stupňovitě odsazené návrhové linie na levé straně rampy levém výřezu nemá správný tvar. Protože se jedná o nezávislou návrhovou linii, můžete pomocí nástrojů pro úpravu návrhových linií toto řešení mírně poupravit.



Přidání zaoblení k návrhové linii

1. Klikněte na kartu Upravit panel Upravit geometrii Zaoblit Hledat.
2. Při zobrazení výzvy k výběru objektu klikněte na odsazenou návrhovou linii.
3. Na příkazovém řádku zadejte R a určete poloměr zaoblení. Jako poloměr zadejte hodnotu 15,000.
4. Na každé straně rampy klikněte na ostrý vnitřní roh odsazené návrhové linie.

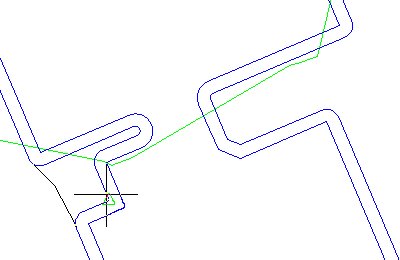

   Při umístění ukazatele myši na návrhovou linii se pomocí zeleného trojúhelníku zvýrazní rohy, které lze zaoblit, společně s náhledem zaoblení. Na následujícím obrázku je znázorněn příklad rohu, na který kliknete.



   Návrhová linie se zaoblí. V levém výřezu jsou u zaoblení použity výšky z existující návrhové linie, přičemž výšky po délce zaoblení jsou plynule interpolovány.


5. Dvojím stisknutím klávesy Enter ukončete příkaz.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Zemní těleso od průmětu stavby k povrchu.
