Cvičení 2: Zemní těleso od průmětu stavby k povrchu

V tomto cvičení vytvoříte zemní těleso od zjednodušeného průmětu stavby k existujícímu povrchu terénu.

Stupňovitě odsazená návrhová linie má mnohem jednodušší geometrii než původní průmět. Při použití jednodušší geometrie návrhové linie bude vytvoření zemního tělesa mnohem snadnější, než při použití původního průmětu.

Toto cvičení navazuje na Cvičení 1: Zjednodušení průmětu stavby.

Vytvoření skupiny zemních těles a zadání nastavení pro vytvoření zemního tělesa

Poznámka:

Toto cvičení využívá výkres Grading-6.dwg s úpravami, které jste provedli v předchozím cvičení.

1. Klikněte na kartu Výchozí panel Vytvořit návrh rozevírací seznam Zemní těleso Nástroje vytvoření zemního tělesa Hledat.
2. Na panelu nástrojů Nástroje vytvoření zemního tělesa klikněte na položku Nastavit skupinu zemních těles.
3. V dialogovém okně Vybrat skupinu zemních těles vyberte v seznamu Název staveniště položku Zemní těleso – Deska.
4. V poli Název skupiny klikněte na tlačítko Vytvořit skupinu zemních těles.
5. V dialogu Vytvořit skupinu zemních těles zadejte do pole Název text Sklonové zemní těleso s návrhovými liniemi.
6. Dvakrát klikněte na tlačítko OK.
7. Na panelu nástrojů Nástroje vytvoření zemního tělesa klikněte na položku Nastavit cílový povrch.
8. V dialogovém okně Vybrat povrch ověřte, zda je vybrán povrch Stávající terén. Klepněte na tlačítko OK.
9. Na panelu nástrojů Nástroje vytvoření zemního tělesa klikněte na položku Vybrat sadu kritérií.
10. V dialogovém okně Vybrat sadu kritérií ověřte, zda je vybrána položka Základní sada. Klepněte na tlačítko OK.
11. V seznamu Vyberte parametry zemního tělesa vyberte položku Spádovat k povrchu .

Vytvoření zemního tělesa

1. Klikněte na tlačítko Vytvořit zemní těleso.
2. Jakmile budete vyzváni k výběru objektu, klikněte na modrou návrhovou linii, která je odsazena od podloží stavby.
3. Jakmile budete vyzváni k výběru strany spádování, klikněte vně odsazené návrhové linie.
4. Stiskněte klávesu Enter, chcete-li použít zemní těleso po celé délce návrhové linie.
5. Chcete-li přijmout výchozí Formát sklonu výkopu, stiskněte klávesu Enter.
6. Chcete-li přijmout výchozí sklon násypu 2,00:1, stiskněte klávesu Enter.
7. Chcete-li přijmout výchozí Formát sklonu násypu, stiskněte klávesu Enter.
8. Chcete-li přijmout výchozí sklon násypu 2,00:1, stiskněte klávesu Enter.
9. Stisknutím klávesy Esc ukončete příkaz.

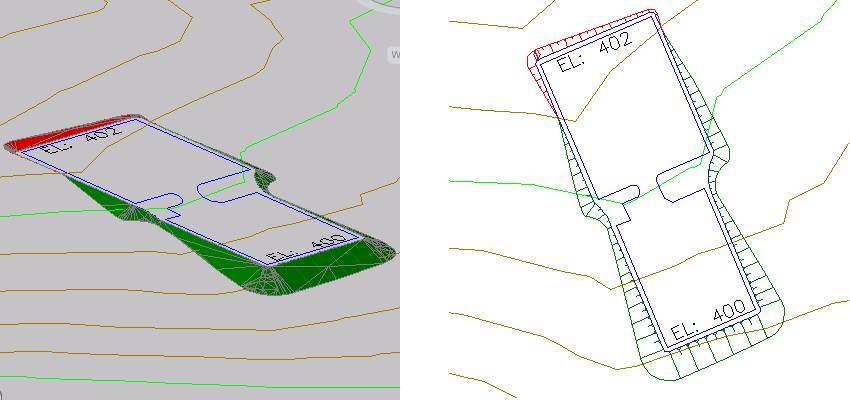

   Stupňovitě odsazená návrhová linie je vyspádována k povrchu stávajícího terénu. Přestože jsou sklony výkopů a násypů znázorněny červeně a zeleně, uvnitř skupiny zemních těles stále existují otevřené oblasti. V dalším cvičení tyto oblasti vyplníte a použijete příslušné styly zemního tělesa.



Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Vyplnění otvorů v zemním tělese.
