V tomto cvičení vytvoříte výplně zemního tělesa, které vyplní otevřené oblasti uvnitř skupiny zemních těles.
U výplně zemního tělesa se nepoužívají žádné parametry. Libovolnou plochu, která je ohraničena návrhovými liniemi nebo liniemi pozemku a která ještě není součástí zemního tělesa, lze převést na výplň zemního tělesa. Použití výplní zemního tělesa k vyplnění otvorů ve skupině zemních těles zajišťuje správné zobrazení vrstevnic a výpočty kubatury.
Toto cvičení navazuje na Cvičení 2: Zemní těleso od průmětu stavby k povrchu.
Vytvoření násypů zemního tělesa
- Na panelu nástrojů Nástroje vytvoření zemního tělesa vyberte v seznamu Vyberte parametry zemního tělesa položku Spádovat do vzdálenosti. Poznámka:
Ačkoli výplň nemá žádné parametry, je nutné vybrat její styl zemního tělesa z některého existujícího parametru.
- Klikněte na tlačítko
Rozbalit panel nástrojů. - V seznamu Styl vyberte položku Krajnice.
Toto nastavení určuje styl zemního tělesa, který má být použit na výplň.
- Klepněte na možnost
Vytvořit výplň. - Klepněte do oblasti mezi průmětem stavby a odsazenou návrhovou linií (poblíž pravé strany rampy).
V této oblasti se zobrazí kosočtverec, který označuje vytvoření výplně. Výplň zemního tělesa v levém výřezu vyplňuje celou oblast mezi dvěma modrými návrhovými liniemi.
- Na panelu nástrojů Nástroje vytvoření zemního tělesa vyberte v seznamu Styl položku Podloží.
- Klepnutím dovnitř průmětu stavby vytvořte výplň používající styl zemního tělesa Podloží.
- Příkaz ukončete stisknutím klávesy Enter.

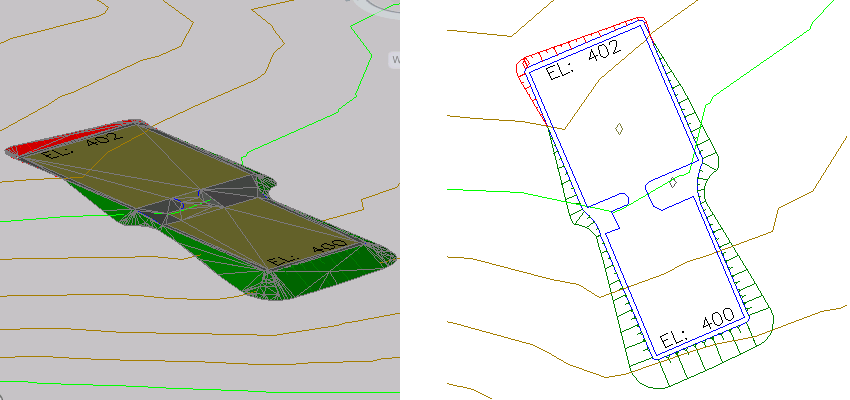

Šedá oblast v levém výřezu je výplň zemního tělesa, která představuje krajnici. Zlatá oblast je výplň zemního tělesa podloží stavby. Zelené a červené oblasti představují sklon zemního tělesa od spádu k povrchu.
Toto cvičení využívá výkres Grading-6.dwg s úpravami, které jste provedli v předchozím cvičení.
Chcete-li pokračovat dalším výukovým programem, přejděte k části Úprava zemního tělesa pomocí návrhových linií.
