V tomto cvičení upravíte trasy, které definují horizontální geometrii křižovatky. Provedete úpravu grafiky i parametrů tras a potom se podrobně podíváte na to, jaký vliv budou mít tyto změny na křižovatku.
Úpravy parametrů odsazení trasy
- Otevřete výkres Intersection-Edit-Horizontal.dwg, který se nachází ve složce Výkresy výukových programů.

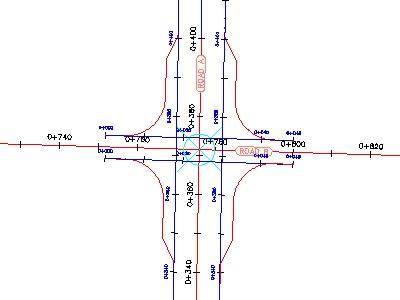

V tomto výkresu se nachází křižovatka hlavní komunikace (Silnice A) a vedlejší komunikace (Silnice B).
- Odsazení tras pro Komunikaci A jdou podél celé délky osy trasy.
- Odsazení trasy pro Komunikaci B nejde za hranice křižovatky.
- Zaoblení chodníku má rozšiřující se oblasti ve všech čtyřech rozích Silnice A.
- Klepněte na značku křižovatky.
Na pásku karet se zobrazí karta Křižovatka. Panel Upravit má nástroje, které lze použít k úpravě parametrů horizontální a vertikální geometrie křižovatky.
- Klepněte na kartu panel
, možnost Hledat. Parametry odsazení trasy se zobrazí v dialogovém okně Parametry odsazení křižovatky.
- V části Vedlejší komunikace změňte hodnotu odsazení pro obě odsazení trasy na hodnotu 4,000.
Všimněte si, že se změnou hodnoty se křižvatka ve výkresu aktualizuje.
Úpravy parametrů zaoblení krajnice
- Klepněte na kartu panel , možnost Hledat.

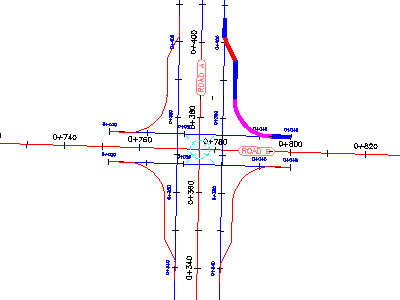

V dialogovém okně Parametry zaoblení krajnice křižovatky se zobrazí parametry trasy zaoblení krajnice pro severovýchodní úsek křižovatky. V tomto dialogovém okně máte možnost měnit základní parametry a také specifické detaily zaoblení krajnice v jednotlivých úsecích křižovatky.
Ve výkresu si všimněte zvýraznění aktuálně vybraného zaoblení krajnice.
- Zrušte zaškrtnutí políčka Rozšířit odbočovací pruh na výjezdu.
Ve výkresu je odebrána rozšířená oblast severovýchodního kvadrantu.

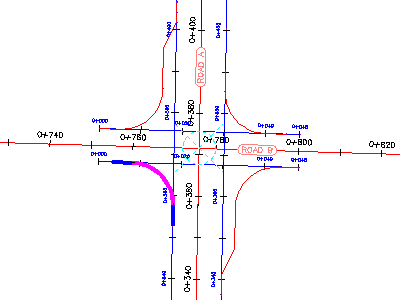

- V části Úsek křižovatky klikněte na položku JZ - kvadrant.
- Zrušte zaškrtnutí políčka Rozšířit odbočovací pruh na výjezdu.
Úpravy trasy zaoblení krajnice pomocí uzlu

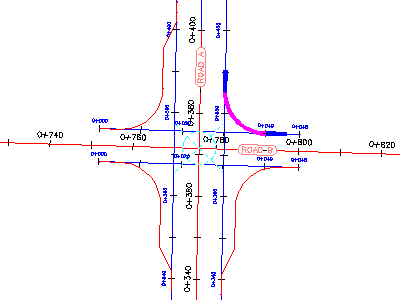

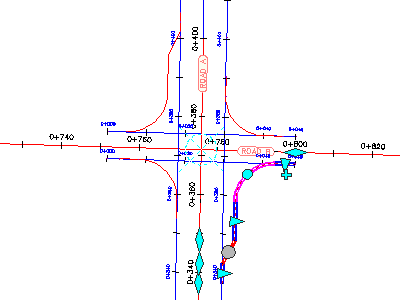

- Ve výkresu vyberte jihovýchodní trasu zaoblení krajnice.
Podél trasy zaoblení krajnice se zobrazí uzly.
- Na trase Silnice A si vyzkoušejte, jak se pracuje s uzly
. Když posunete uzel, aktualizuje se oblast rozšíření zaoblení krajnice a hodnoty v dialogovém okně Parametry zaoblení krajnice křižovatky.
- Stiskněte klávesu Esc.
Úpravy tras osy trasy pomocí uzlů

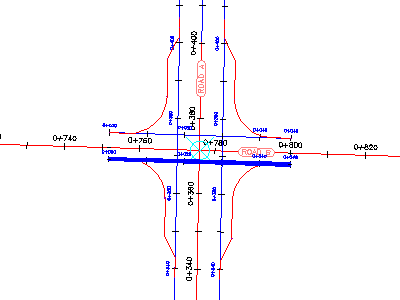

- Vyberte obě odsazení trasy podél Silnice B.

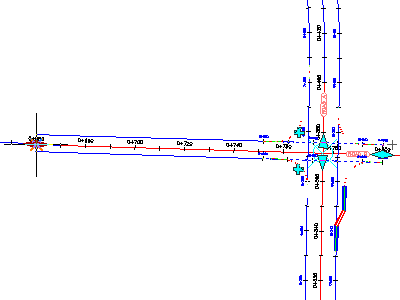

- Klepněte na uzel nalevo. Přetáhněte uzel doleva. Klepnutím do bodu v blízkosti staničení 0+660 umístěte uzel.
Tato akce aktivuje vztah mezi zaobleními krajnice a odsazeními tras, který má být zachován při posunu křižovatky podél trasy osy trasy.
- Stiskněte klávesu Esc.

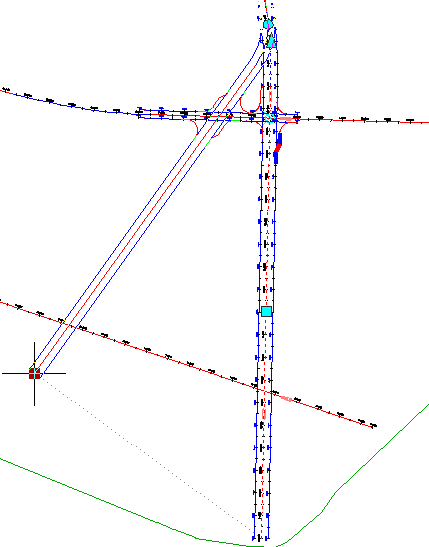

- Oddálením pohledu zobrazíte konce obou tras osy trasy.
- Vyberte trasu osy trasy Silnice A.
- Vyberte uzel na jižním konci trasy.
- Přetáhněte uzel doleva. Klepnutím umístěte uzel.

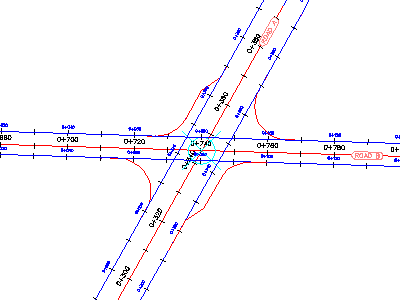

Křižovatka se posune podél osy trasy Silnice B a komunikace trasy. Trasy zaoblení krajnice a odsazení trasy Silnice A se posunou tak, aby se přizpůsobily novému bodu křižovatky. Parametry geometrie zaoblení krajnice a odsazení trasy zůstanou zachovány.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Úprava vertikální geometrie křižovatky.
