Cvičení 2: Přiřazení výšek návrhových linií

V tomto cvičení přiřadíte výšky návrhovým liniím vytvořeným z čar aplikace AutoCAD v předchozím cvičení.

Toto cvičení navazuje na Cvičení 1: Vytvoření návrhových linií.

Úpravy výšek návrhové linie

Poznámka:

Toto cvičení využívá výkres Grading-2.dwg s úpravami, které jste provedli v předchozím cvičení.

1. Klikněte na kartu Upravit, panel Upravit výšky, nástroj Editor výšek Hledat.
2. Klikněte na návrhovou linii, která vychází z kružnic C, D, E do F.

   V Editoru výšek zemního tělesa se zobrazuje délka jednotlivých segmentů a výšky v jednotlivých vrcholech. Všimněte si, že výška prvního bodu je 688,000 a výška posledního bodu se shoduje s výškou povrchu tak, jak jste určili v části Cvičení 1: Vytvoření návrhových linií. Výškové hodnoty dvou mezilehlých bodů jsou automaticky interpolovány na základě hodnot počátečního a koncového bodu. Tuto tabulku lze využít k úpravám hodnot spádu a výšky. Nyní přiřadíte výškové hodnoty linii AB.

3. Klikněte na tlačítko a poté klikněte na návrhovou linii mezi kružnicemi A a B. Editor výšek zemního tělesa nyní zobrazuje výšky podél návrhové linie mezi kružnicemi A a B.
4. Poklikejte na výškovou hodnotu počátečního staničení (0+00,00) a změňte ji na 630,00’. Tím ji umístíte několik stop pod povrch. Výšku koncového bodu změňte na hodnotu 690,00’.

   V další části vložíte na návrhovou linii výškový bod.

Vložení výškového bodu na návrhovou linii

1. V dialogu Editor výšek zemního tělesa klikněte na tlačítko (Vložit výškový bod).

   Na návrhové linii AB vidíte malý kroužek a nápovědu zobrazující hodnotu staničení a výšku bodu. Pomocí ukazatele myši můžete tento bod přesunout na nové umístění.

2. Přesuňte bod na místo poblíž středu návrhové linie a potom klikněte.
3. V dialogu Vložit vrchol výškového polygonu volitelně přesuňte výškový bod na určité staničení. Klikněte na tlačítko OK.

   Bod je přidán do tabulky v nástroji Editor výšek zemního tělesa, kde můžete upravit staničení, výšku, spád a délku (vzdálenost mezi body).

4. Klikněte na návrhovou linii AB.

   Editační uzly se zobrazují pro koncové body a výškový bod. Můžete také kliknout na výškový bod a posunout jej podél návrhové linie. Můžete také kliknout na jeden z koncových bodů a přesunout jej na nové umístění. Při provedení úpravy pomocí uzlů se hodnoty v Editoru výšek zemního tělesa aktualizují.

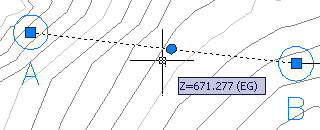

5. Přesuňte kurzor nad povrch poblíž výškového bodu, aby se zobrazila výška povrchu.

6. V nástroji Editor výšek zemního tělesa nastavte výškový bod na výšku, která je na úrovni okolního povrchu nebo pod touto úrovní.

   V několika dalších krocích přetáhnete návrhovou linii BC napříč existujícím povrchem terénu. Tento příkaz přiřazuje výšku ke každému vrcholu návrhové linie.

Potažení návrhové linie na povrchu

1. Jedním nebo dvěma stisknutími tlačítka Esc zrušte v případě potřeby výběr návrhové linie AB.
2. Klikněte na kartu Upravit, panel Upravit výšky, položku Výšky z povrchu Hledat.
3. V dialogu Nastavit položení na povrch se ujistěte, že je zaškrtnuto políčko Vložit·přechodové·lomové·body·v·podélném·spádu a že je zrušeno zaškrtnutí políčka Relativní·výška·k povrchu. Klikněte na tlačítko OK.
   Poznámka: Další informace o použití možnosti Relativní výška k povrchu k nastavení návrhové linie jako relativní a dynamické vzhledem k povrchu naleznete v části O návrhových liniích relativních vzhledem k povrchům.
4. Klikněte na návrhovou linii BC, poté klikněte pravým tlačítkem myši a stisknutím klávesy Enter příkaz ukončete.
5. Znovu klikněte na návrhovou linii BC. Výškový bod byl přidán všude tam, kde se čára kříží s hranou trojúhelníkové sítě TIN.
6. Klikněte pravým tlačítkem myši a klikněte na položku Editor výšek.

   Editor výšek zobrazuje data pro každý výškový bod podél návrhové linie BC, včetně jeho výšky a vzdálenosti se spádem k dalšímu bodu. Návrhová linie na povrchu, jako v tomto případě, může být užitečným počátečním bodem pro zemní těleso. Můžete použít ovládání v horní části nástroje Editor výšek zemního tělesa pro přidání nebo odstranění výškových bodů a nastavení jejich výšek. Můžete vybrat více bodů v tabulce pro skupinové operace, jako je jejich zvýšení nebo snížení o stejnou hodnotu nebo „vyrovnání“ jejich výšek na stejnou hodnotu.

7. Kliknutím na tlačítko zavřete Editor výšek zemního tělesa.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Vytvoření zemního tělesa.
