Cvičení 3: Vytvoření zemního tělesa

V tomto cvičení vytvoříte sadu zemních těles nazvanou skupina zemních těles, která formuje odtok na straně násypu.

Toto cvičení navazuje na Cvičení 2: Přiřazení výšek návrhové linie.

Vytvoření skupiny zemních těles a zadání nastavení pro vytvoření zemního tělesa

Poznámka:

V tomto cvičení se používá soubor Grading-2.dwg s úpravami, které jste provedli v předchozím cvičení, nebo lze otevřít soubor Grading-3.dwg ze složky výkresů cvičení.

1. Klikněte na kartu Výchozí panel Vytvořit návrh rozevírací seznam Zemní těleso Nástroje vytvoření zemního tělesa Hledat.
2. Na panelu nástrojů Nástroje vytvoření zemního tělesa klikněte na položku Nastavit skupinu zemních těles.
3. V dialogovém okně Vytvořit skupinu zemních těles zadejte následující parametry:
   • Název: Odvodňovací příkop
   • Automatické vytvoření povrchu: Zaškrtnuto
   • Základní povrch objemu: Zaškrtnuto
4. Klepněte na tlačítko OK.
5. V dialogu Vytvořit povrch klepněte na tlačítko OK.
6. Na panelu nástrojů Nástroje vytvoření zemního tělesa klikněte na položku Vybrat sadu kritérií.
7. Vyberte v seznamu položku Sada kritérií příkopu. Klepněte na tlačítko OK.
8. Ověřte, zda je v seznamu Vybrat kritéria zemního tělesa vybrána položka Vzdálenost při -6 %.
9. Klepnutím na tlačítko rozbalte panel nástrojů Nástroje vytváření zemního tělesa.
10. V seznamu Styl vyberte položku Příkop .

Vytvoření zemních těles

1. Klikněte na tlačítko Vytvořit zemní těleso. Klepněte na návrhovou linii AB.
2. V reakci na výzvu na příkazovém řádku určete místo použití zemního tělesa klepnutím nad návrhovou linii.
3. Stiskněte klávesu Enter (Ano), chcete-li použít zemní těleso po celé délce návrhové linie.
4. Stisknutím klávesy Enter akceptujte výchozí vzdálenost (10 stop).

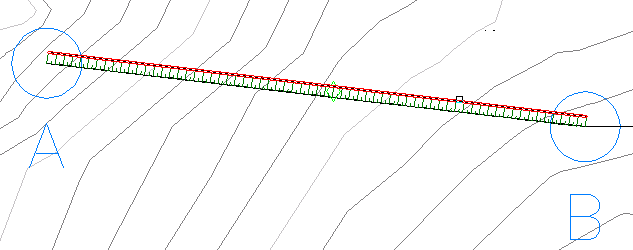

   Zemní těleso je vytvořeno. Odvodnění příkopu je přidáno do knihovny skupin zemních těles v poli Staveniště 1 na kartě Prospektorv Prostoru nástrojů. Toto zemní těleso vytvoří jednu stranu příkopu protažením dolů od základny v 6% spádu do vzdálenosti 10 stop.

5. Stisknutím klávesy Esc ukončete příkaz.

   V další části vytvoříte na existujícím povrchu další zemní těleso z cílové hrany prvního zemního tělesa.

6. Nastavte zobrazení tak, aby návrhová linie AB vyplnila většinu okna výkresu.
7. Klikněte na seznam Vybrat parametry zemního tělesa a klikněte na položku Povrch @ 4–1 Sklon.
8. Klikněte na tlačítko Vytvořit zemní těleso a klikněte na červenou cílovou hranu prvního zemního tělesa, které jste vytvořili.

9. Chcete-li použít zemní těleso po celé délce linie, zadejte ano.
10. Stisknutím klávesy Enter akceptujte sklon výkopu (4:1).
11. Stisknutím klávesy Enter akceptujte sklon násypu (4:1).
12. Stisknutím klávesy Esc ukončete příkaz.

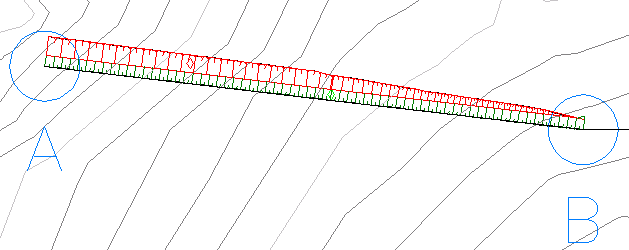

    Zemní těleso je vytvořeno. Toto zemní těleso vytvoří sklon 4:1 ode dna příkopu k povrchu. Vámi dosažené výsledky se mohou lišit od ilustrace.

    Poznámka:

    Prohlížeč událostí vás může upozornit, že duplicitní body byly ignorovány. Povrch byl vytvořen ze dvou zemních těles, které sdílejí společný objekt, a tudíž také společná bodová data. Hrana paty svahu prvního zemního tělesa tvoří základnu druhého zemního tělesa. Při vytvoření povrchu byla data z těchto bodů extrahována pro každé zemní těleso. Protože tato bodová data jsou duplicitní, jsou data jedné z těchto dvou instancí každého bodu ignorována.

    Chcete-li pokračovat dalším výukovým programem, přejděte k části Úpravy zemního tělesa.
