Výpočet kubatur stupňového úložiště na povrchu

Výpočet kubatur stupňového úložiště

1. Jestliže plánujete použít k definování povodí povrch nebo vrstevnice, zapněte viditelnost vrstevnic povrchu.
2. Klikněte na kartu Analyzovatpanel Projekt Stage Storage Hledat.
3. V dialogu Stage Storage zadejte Stage Storage Table Details.
4. V poli Metoda výpočtu kubatur vyberte možnost Výpočet z příčných řezů, Kónická aproximace nebo Obě.
5. V poli Basin Definition Options proveďte některý z následujících úkonů:
   • Vyberte možnost Define Basin From Entity, klepněte na položku Define Basin a definujte povodí pomocí všech povrchových vrstevnic.
   • Vyberte možnost Define Basin From Entity, klepněte na položku Define Basin a definujte povodí pomocí křivek nebo vybraných vrstevnic extrahovaných z povrchu.
   • Vyberte možnost Use Manual Contour Data Entry a klepněte na položku Define Basin k ručnímu zadání výšek a ploch vrstevnic.

Definování povodí pomocí dat všech vrstevnic objektu povrchu

1. V dialogu Define Basin From Entities:
   • Klepněte na možnost Define Basin From Surface Contours.
   • Klepněte na tlačítko Define.

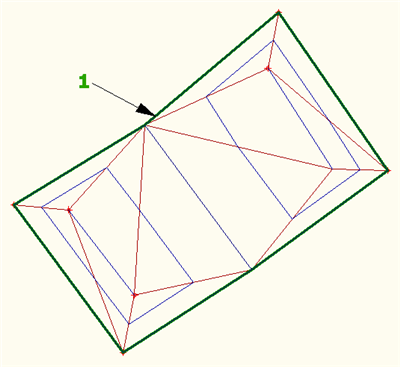

2. Vyberte ve výkresu povrch („1“ na následující ilustraci) a klepněte na pravé tlačítko nebo stiskněte klávesu Enter.


   Data objektu povrchu jsou extrahována a vypsána v tabulce Stage Storage Volume. Tato možnost využívá všechna data vrstevnic povrchu.

3. Uložte výsledky.

Definování povodí pomocí křivek nebo vybraných vrstevnic povrchu

1. V dialogu Stage Storage v poli Basin Definition Options:
   • Klepněte na možnost Define Basin From Entity.
   • Klepněte na možnost Define Basin.
2. V dialogu Define Basin From Entities klepněte na možnost Define Basin From Polylines.
3. Pokud chcete za účelem definování povodí extrahovat křivky z vrstevnic povrchu, klepněte na možnost Extract Objects From Surface, vyberte povrch ve výkresu a stiskněte klávesu Enter. Po klepnutí na tlačítko Define v dialogu Define Basin From Entities můžete vybrat vytvořené křivky k definování povodí.
   Poznámka: Zatímco možnost Define Basin From Surface Contours využívá jako vstupní data všechny vrstevnice povrchu, můžete použít možnost Extract Objects From Surface k extrahování dat pouze z vybraných vrstevnic, například z vrstevnic definujících proláklinu.
4. Volitelně můžete zrušit zaškrtnutí políčka Change Selected Entities To The Following Layer.

   Jestliže zaškrtnete možnost Change Selected Entities To The Following Layer, zadejte v poli Hladina křivky povodí hladinu, na kterou chcete křivky přesunout.

5. Vyberte možnost Odstranit nevybrané entity na vybrané hladině.
   Tip: Tato možnost vyčistí výkres odstraněním všech křivek vytvořených pomocí tlačítka Extract Entities From Surface, které nejsou vybrány pomocí tlačítka Definovat.
6. Klepněte na tlačítko Definovat.

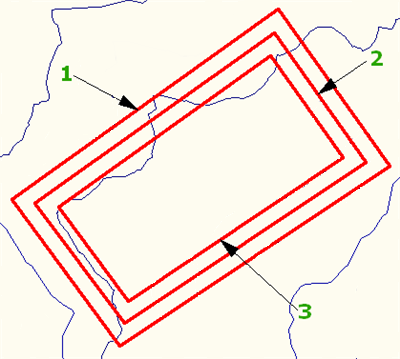

7. Vyberte alespoň dvě křivky. Na následující ilustraci je zahrnuta třetí křivka (3). Klepněte na pravé tlačítko, nebo stiskněte klávesu Enter.

   Poznámka: Křivky musí být typu lwpolyline (vytvořené například příkazem KŘIVKA).

   Data křivky jsou extrahována a uvedena v tabulce Stage Storage Volume.

8. Uložte výsledky.

Definování povodí ručním zadáním dat vrstevnic povrchu

1. V dialogu Define Basin From Entered Data zadejte data výšek a ploch pro alespoň dvě vrstevnice.
2. Klepněte na tlačítko Add To Table.

   Informace jsou přidány do tabulky Stage Storage Volume s vypočítanými kubaturami.

3. Uložte výsledky.
