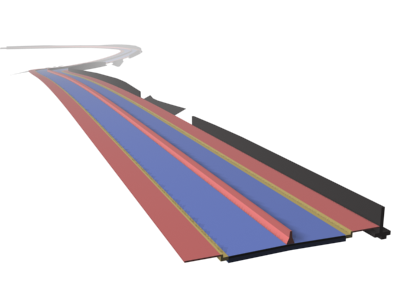

Tělesa koridorů

Příkaz Extrahovat tělesa koridorů nabízí funkci, která umožňuje extrahovat tělesa aplikace AutoCAD nebo tělesa z tvarů a spojení modelů koridorů aplikace Autodesk Civil 3D.

Tyto obecné entity aplikace AutoCAD lze použít pro analýzu a vizualizaci nebo s jinými aplikacemi, které nejsou schopny přímé interakce s modelem koridoru aplikace Autodesk Civil 3D.

Extrahování těles

Při použití příkazu Extrahovat tělesa koridorů lze zvolit, zda chcete extrahovat několik typů entit aplikace AutoCAD. Typy entit aplikace AutoCAD zahrnují:

3D tělesa aplikace AutoCAD

Po zvolení možnosti vytvoření 3D těles aplikace AutoCAD budou pomocí programu vytvořeny tvary a spojnice, které odpovídají způsobu, jakým je koridor konstruován. Tělesa aplikace AutoCAD jsou zobrazována stejně jako objemová tělesa aplikace AutoCAD. Existuje však několik omezení ve způsobu použití těles aplikace AutoCAD v jiných aplikacích nebo v rámci aplikace AutoCAD. Například příkaz HMOTV funguje pouze s objemovými tělesy aplikace AutoCAD.

Poznámka: Odkazy se vždy exportují jako tělesa a nikoli jako objemová tělesa (bez ohledu na typ objektu, který chcete vytvořit).

Poznámka: Výběr možnosti extrahování jednoho z typů objemových těles aplikace AutoCAD nabízí více výhod než extrahování těles aplikace AutoCAD. Objemová tělesa například umožňují grafické znázornění hmoty podsestav, což není podporováno v případě těles aplikace AutoCAD. Tato funkce umožňuje extrahovat vlastnosti hmoty, například objem.

3D objemová tělesa aplikace AutoCAD

Po vytvoření 3D objemových těles aplikace AutoCAD budou pomocí programu také vytvořeny tvary a spojnice, které odpovídají způsobu, jakým je koridor konstruován. Objemová tělesa aplikace AutoCAD lze použít pro grafické znázornění hmoty tvaru podsestavy a lze je použít k extrahování vlastností hmoty, například objemu. Objemová tělesa jsou také obecně více akceptována jinými aplikacemi pro modelování těles, na rozdíl od těles aplikace AutoCAD.

Poznámka: Extrahování těles aplikace AutoCAD funguje nejlépe, pokud máte v plánu ke zpřesnění modelu použít další modelovací aplikaci.

3D objemová tělesa aplikace AutoCAD (tažená tělesa)

Možnost Tažená tělesa vytváří objekty tažené podél bodů v koridoru. Výsledkem jsou vyhlazené objekty těles bez mozaikování ve vzorkovacích bodech koridorů. Tato metoda může vést k vytvoření objemových těles, která nejsou přesnou reprezentací koridoru.

Poznámka: Zpracování tažených těles může ve srovnání s použitím standardních možností tvorby těles trvat delší dobu.

Výběr úseků a rozsahů koridorů pro export do těles

Je možné exportovat tělesa koridorů na základě celého úseku koridoru, jednoho nebo více rozsahů staničení pro základnu nebo pro vše v rámci vybraného polygonu. Nejvhodnější možnost závisí na zamýšleném použití extrahovaných dat modelu.

Podle úseků

Možnost Podle úseků slouží k vytvoření těles pro určené úseky. Zahrnuty jsou všechny tvary a spojnice v rámci daného úseku.

V rámci všech úseků

Možnost V rámci všech úseků slouží k vytvoření těles pro celý koridor. Všechny tvary a spojení ve všech základnách koridorů jsou zahrnuty. Jedná se o nejrychlejší řešení, potřebujete-li rychlé znázornění těles celého koridoru.

Rozsah staničení

Tuto možnost použijte, chcete-li vytvořit tělesa podél konkrétní základny koridoru v rozsahu počátečního a koncového staničení. Tento rozsah je určen zadáním hodnot staničení nebo grafickým výběrem umístění staničení.

V rámci polygonu

Možnost V rámci polygonu slouží k vytvoření těles ze všech tvarů a spojnic v rámci vybraného uzavřeného polygonu. Všechny základny modelující koridor jsou zahrnuty. Tato možnost je ideální pro plochy, například křižovatky vozovek, které jsou konstruovány z mnoha základen koridorů.

Ovládání hladin a barev těles koridorů

Při definování názvu hladiny a vzhledu objektu je velmi důležité zvážit, jakým způsobem budou tělesa koridorů použita. Například při použití těles pro etapy konstrukce je do názvu hladiny užitečné zahrnout informace o konstrukčním úseku nebo rozsahu staničení.

Hladiny a barvy je možné ovládat následujícími způsoby:

Šablona názvu hladiny

Šablona názvu hladiny se používá k definování údajů, které se používají při vytváření hladin aplikace AutoCAD. Možnosti šablony zahrnují:

• Uživatelem definovaný text  – veškerý uživatelem definovaný text, který je nutný v názvu hladiny.
• Počáteční staničení konstrukčního úseku  – hodnota počátečního staničení úseku těles koridoru.
• Koncové staničení konstrukčního úseku  – hodnota koncového staničení úseku těles koridoru.
• Název konstrukčního úseku  – název úseku je automaticky naformátovat jako „Úsek: XX+XX – XX+XX“ a je vypočten hodnotami staničení základny. Je možné změnit výchozí název výběrem názvu v seznamu.
• Název koridoru  – Udává název koridoru.
• Kódy  – Udává název kódu spojnice nebo název kódu tvaru, který je odvozen z definice podsestavy.
  Poznámka: Názvy kódů tvarů spojnic a tvarů jsou užitečné při určování záměru exportovaného modelu, například při určení základny, spodní vrstvy podkladu, zpevnění 1 a podobně.
• Název podsestavy  – v případě potřeby lze název podsestavy zahrnout do názvu hladiny. Ve většině případů poskytuje nezbytné informace pro ty, kdo přistupují k exportu modelu, kód tvaru z podsestav. Mohou však nastat případy, například kontrola návrhu, kde název podsestavy může být užitečný.
• Index tvaru podsestavy  – název indexu tvaru podsestavy lze také zahrnout.
• Strana podsestavy  – Lze zahrnout stranu podsestavy a určit tak stranu základny (vlevo, vpravo nebo bez určení strany).

Nastavení příkazu ExportCorridorToSolids

Nastavení tohoto příkazu je dostupné z karty Nastavení v části Prostor nástrojů pod položkou Koridor Příkazy. Slouží k nastavení šablony názvu hladiny. Toto nastavení se ukládá s aktuálním výkresem nebo je lze přidat do šablony výkresu, aby měli všichni uživatelé konzistentní pojmenování těles koridorů.

Barva

Barvy jsou automaticky nastaveny tak, aby odpovídaly tvaru nebo způsobu spojení (směr zobrazení modelu), který je aktuálně nastaven pro koridor. Koridor používá styl sady kódů k ovládání vzhledu koridoru v půdorysu, pohledu v modelovém prostoru a zobrazení příčného řezu. Barvu těles koridorů určuje tvar a způsob spojení pro koridor.
