Vylepšení spline

Podpora uzamknutí délky spline

Dříve neexistoval způsob, jak při provedení změn jiných komponent zabránit změně délky spline. Pokud jste například vytvořili profil náčrtu, který se skládal z geometrie čáry a spline, a poté upravili délku geometrie čáry, změnila se také délka a tvar geometrie spline. Neexistoval žádný zabudovaný mechanismus, který by bránil změně délky spline.

Nyní již existuje. Příkaz obecné kóty v prostředí 3D náčrtu byl vylepšen tak, aby bylo možné zachovat délku interpolované spline.

Co se stane: Při přidání kóty ke spline se metoda interpolace spline převede na metodu minimální energie. Výchozí hodnota kóty je délka převedené spline s minimální energií.

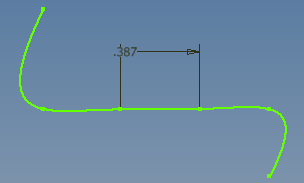

Výsledek: Při přidání obecné kóty ke spline se přidá kóta délky, která brání změně celkové délky spline. Při posouvání nebo přesunu komponent se sice bude nadále měnit tvar, celková délka spline však zůstane stejná.

Důležité: Když odeberete délku kóty připojenou ke spline, vrátí se tvar spline zpět do původního stavu. Je tomu tak proto, že spline s kótou délky je oblouk s geometrickou a rozměrovou vazbou, které zajišťují splnění požadavků délky. Odstraněním kóty odstraníte i tyto vazby, takže bude odebrán i ovládací prvek délky. Geometrická vazba opětovně vyřeší spline, aby vznikl jedinečný tvar spline, který nezachovává její původní délku.

Další informace naleznete v části Vytvoření, úprava a uzamknutí délky spline.
