Byla provedena vylepšení pracovního postupu stínovaného pohledu.
Nová podpora vytváření stínovaných pohledů odkazovaných součástí

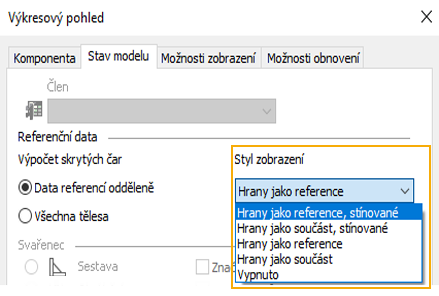

Dialog Výkresový pohled byl vylepšen, aby umožňoval vytváření stínovaných pohledů odkazovaných součástí. Část s nastaveními stylu čáry byla přejmenována na Styl zobrazení a následovně aktualizována:
- Byly přidány dvě nové možnosti k vytváření stínovaných pohledů odkazovaných součástí:
- Hrany jako reference, Stínované
- Hrany jako součást, Stínované
Dvě nové možnosti stínování jsou dostupné pouze v případě, že je umístěn základní pohled, promítnutý pohled nebo pohled řezu, který obsahuje referenční součásti.
- Dvě starší možnosti stylu čáry byly přejmenovány:
- Položka Dle odvozené součásti byla přejmenována na Hrany jako reference.
- Položka Dle součásti byla přejmenována na Hrany jako součást.
Další informace o výkresových pohledech naleznete v části Dialog Výkresový pohled – reference.
