Přehled

Další informace o aktualizacích a vylepšeních ve verzi 2021

Aplikace Inventor 2021 přináší následující:

Vylepšení na základě přání zákazníků: I ve verzi Autodesk Inventor 2021 nadále přidáváme vylepšení, která jste si vyžádali vy a uživatelská komunita aplikace Inventor.
Inventor Ideas
Trvalé poskytování profesionálních funkcí: Aplikace Autodesk Inventor nadále zvedá laťku při zvyšování produktivity vaší práce se stále většími a složitějšími návrhy.
Propojené a automatizované pracovní postupy: Aplikace Autodesk Inventor 2021 rozšiřuje funkčnost technologie AnyCAD na aplikaci Revit. Výrobci ve stavebním průmyslu tak mohou spolupracovat a koordinovat projekty BIM. Díky formátům listů a modulu iLogic je automatizace vytváření výkresů v aplikaci Autodesk Inventor 2021 podle norem CAD snadnější než kdy dříve.
Několik oprav zvyšujících stabilitu a kvalitu: Chcete-li zobrazit podrobný seznam těchto vylepšení, klikněte zde.

K verzi Inventor 2021 se dostanete pomocí portálu Autodesk Account.

Níže jsou uvedeny další podrobnosti o novinkách:

Profesionální návrh a konstruktérství

Vylepšení výkonu a produktivity

Zákazníci, kteří používají aplikaci Inventor, vyžadují stále výkonnější software pro své návrhy, které jsou postupem času stále větší a složitější. Abychom zákazníkům vyhověli, neustále pátráme po nových způsobech, jak výkon aplikace Inventor ještě zvýšit. Ve verzi Inventor 2021 můžete u následujících pracovních postupů počítat s vyšším výkonem:

Obrázek publikován se svolením společnosti Feige Filling GmbH

Při výběru mnoha komponent oknem nebo filtrování komponent reaguje aplikace Inventor rychleji.
Změny stavu viditelnosti jsou při použití vybraných nebo uložených pohledů rychlejší.
Byl vylepšen výkon při vkládání podsestav.
Při přepínání viditelnosti komponent přímo nebo pomocí uložených pohledů si povšimnete rychlejších změn viditelnosti.

Další informace naleznete v částech Vylepšení výkonu a Vylepšení produktivity a pracovních postupů.

Generátor rámových konstrukcí

V této verzi byla přidána četná vylepšení produktivity Generátoru rámových konstrukcí, včetně pojmenování souborů, nového filtru kategorií, možností úprav a dalších položek.

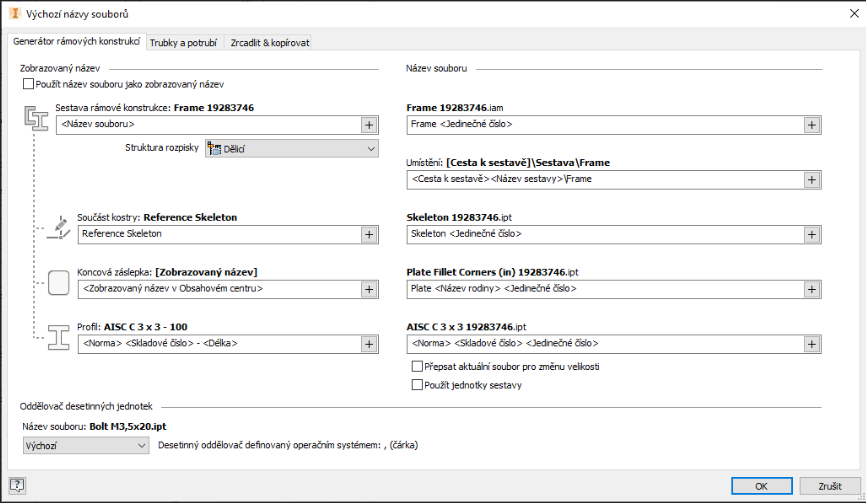

Znovu jsme vylepšili dialog pojmenování souborů, takže můžete podrobněji ovládat schémata pojmenování komponent generátoru rámových konstrukcí. Nová možnost umožňuje nastavit název souboru komponenty tak, aby byl stejný jako zobrazovaný název v prohlížeči.

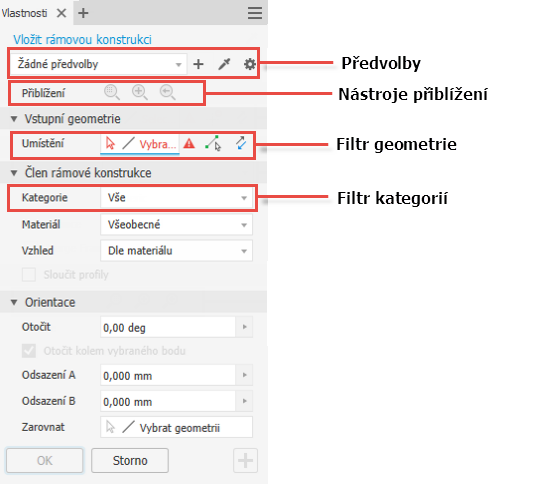

Při vytváření rámových konstrukcí vám nový filtr Kategorie umožní zefektivnit výběr. Díky předvolbám můžete ukládat nejčastěji používaná nastavení rámových konstrukcí k pozdějšímu opakovanému použití.
Prostřednictvím panelu vlastností lze nyní filtrovat geometrii. Nový symbol náhledu vám pomůže orientovat rámovou konstrukci při výběru geometrie kostry.
Nové nástroje přiblížení vám umožní nastavit pohled kolmo k manipulátoru rámové konstrukce nebo jej přiblížit k izometrickému pohledu manipulátoru rámové konstrukce. Po dokončení můžete přiblížení znovu nastavit na hodnotu původního pohledu.

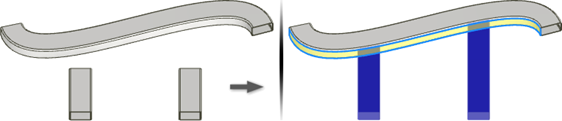

K ukončení prvků na zakřivené ploše můžete také použít příkaz Oříznout/prodloužit.

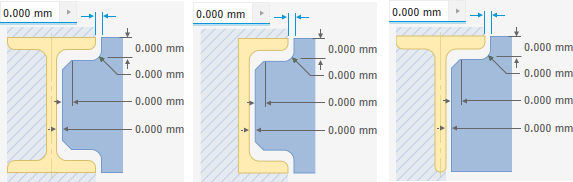

K zakončením byly přidány dva nové profily drážky, které rozšiřují podporu drážky na profily I, C a T a kruhové členy.
Výrazně jsme přepracovali příkaz znovupoužití členu rámové konstrukce. Díky tomu lze snáze vybrat původní člen v kolekci znovupoužitých členů rámové konstrukce k zaplnění geometrie kostry.

Další informace naleznete v části Vylepšení Generátoru rámových konstrukcí.

Zlepšení návrhu

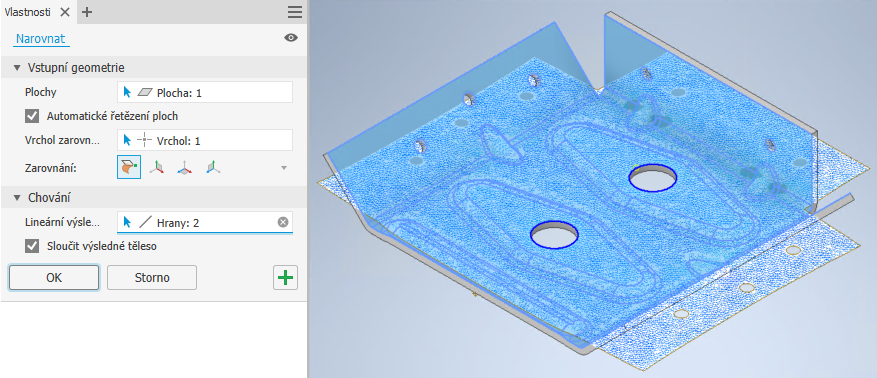

Příkaz Narovnat byl v této verzi dále vylepšen díky možnosti výběru zarovnání výsledků s modelem, nebo rovinami XY, XZ nebo YZ. Můžete také vybrat více rovinných děr, které chcete nastavit jako tuhé.

Další informace naleznete v části Vylepšení součástí.

Prostředí aplikace Inventor

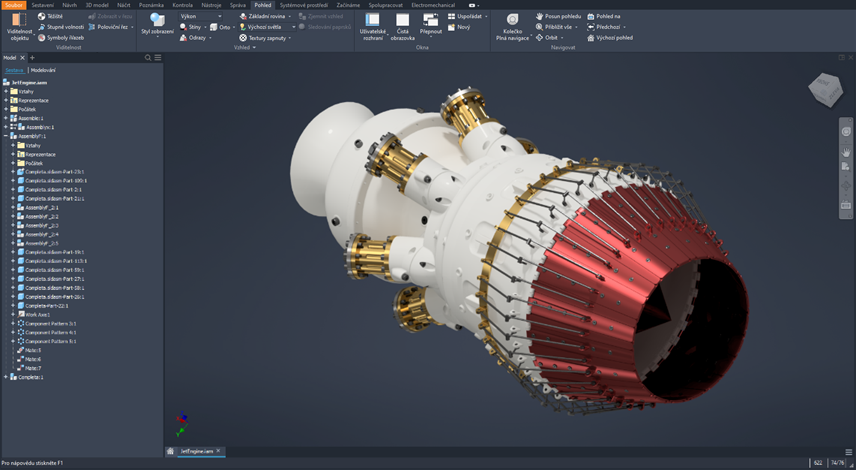

Náhled tmavého motivu

V aplikaci Inventor 2020 jsme zavedli nové rozhraní Světlý motiv. Aplikace Inventor 2021 obsahuje náhled nového tmavého motivu aplikace Inventor.

Další informace naleznete v části Tmavý motiv (předběžná verze).

Vylepšení produktivity a uživatelského rozhraní příkazů

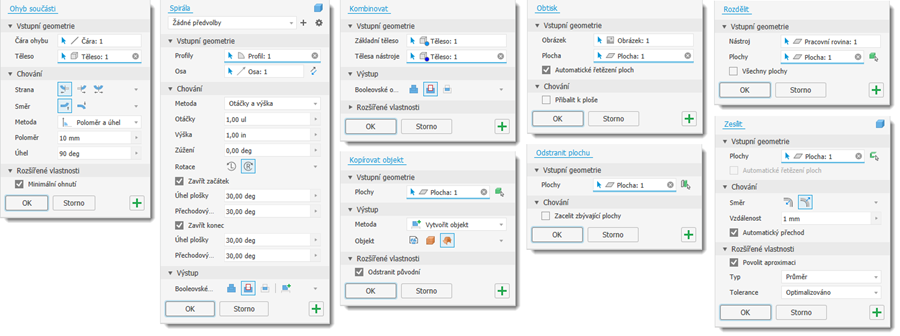

Využití panelů vlastností je dále rozšiřováno do dalších oblastí aplikace Inventor. Nyní můžete pomocí zjednodušeného pracovního postupu panelu vlastností pracovat s příkazy Ohyb, Spirála, Kombinovat, Kopírovat objekt, Obtisk, Odstranit plochu, Rozdělit, Zesílení/odsazení a všemi příkazy Generátoru rámových konstrukcí.

Podrobnosti naleznete v částech Vylepšení uživatelského rozhraní, pracovního postupu a produktivity prvků a Vylepšení Generátoru rámových konstrukcí.

Připojené

Součinnost

Technologie AnyCAD pro aplikaci Revit: Víme, že zakázkoví výrobci, jako jste vy, chtějí svým zákazníkům poskytnout větší přidanou hodnotu – zahrnutím informačních modelů budov. Aplikace Autodesk Inventor má za cíl sloužit společnostem, které jsou zapojeny do stavebního průmyslu. Proto poskytuje bezproblémovou integraci s daty aplikace Revit.

Díky uchovávání asociativního propojení s vloženými daty aplikace Revit během práce jsme zlepšili interoperabilitu mezi aplikacemi Revit a Inventor. K projektu aplikace Revit se dostanete přes místní soubor nebo cloud – prostřednictvím společného datového prostředí služby Autodesk BIM 360.
Změny během procesu návrhu jsou nevyhnutelné. Když se model aplikace Revit změní, je nutné odpovídajícím způsobem aktualizovat i model aplikace Inventor. Vzhledem k tomu, že se na model aplikace Revit v sestavě aplikace Inventor odkazuje, aniž by byl soubor převáděn, projeví se všechny změny v projektu aplikace Revit také v sestavě aplikace Inventor.

Další informace naleznete v části Odkazování na modely aplikace Revit v sestavách aplikace Inventor.

Posunutí

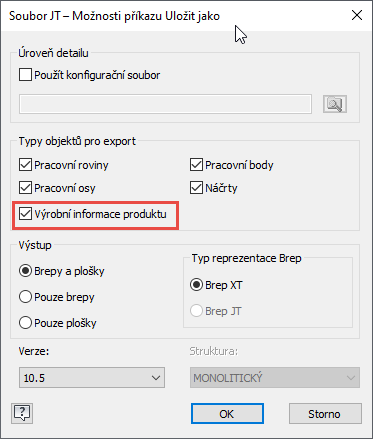

Export do formátu JT nyní podporuje export softwarově interpretovatelných sémantických výrobních informací produktu (PMI). Dříve se při zaškrtnutí políčka Výrobní informace produktu exportovala grafická data těchto informací (PMI).
Byla přidána podpora importu souborů Parasolid verze 32.
Formáty importu a technologie AnyCAD byly u typů Solid Edge, SolidWorks a Unigraphics aktualizovány.

Další informace naleznete v části Vylepšení translátorů.

Vylepšení na základě přání zákazníků

Komunita aplikace Inventor i nadále poskytuje zpětnou vazbu a požadavky prostřednictvím stránek Inventor Ideas a Feedback Community. Vaše zpětná vazba nám pomohla vylepšit součásti, sestavy a výkresy.

Vylepšení, která jsou v části Co je nového označena jako Odeslaný nápad k aplikaci Inventor® na webu Ideas, značí nové funkce, které byly dodány jako přímá odpověď na vaše požadavky. Vylepšení na základě přání zákazníků ve verzi Inventor 2021 zahrnují nápady Ideas zmíněné výše. Podrobnosti jsou popsány níže:

Součásti: Aplikace Autodesk Inventor 2021 nabízí vylepšení na úrovni součástí, která se týkají plechů, součástí s více tělesy a 3D poznámek.

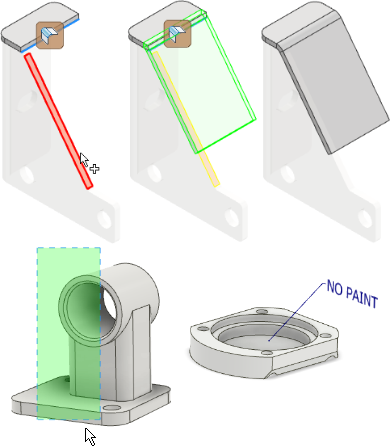

Přírubu plechu lze nyní definovat referenční rovinou nebo plochou. To usnadňuje nalezení shody přesného úhlu (není k dispozici ve verzi LT).
Byl výrazně snížen počet kliknutí myší při výběru více těles nebo ploch v součástech pomocí okna.
Díky odkazování na 3D poznámky a uživatelské iVlastnosti v poznámkách s odkazy a obecných poznámkách se zachová konzistence 3D poznámek a uživatelských iVlastností.

Další informace naleznete v částech Vylepšení plechu a Vylepšení součástí.

Sestavy: Aplikace Autodesk Inventor 2021 nabízí vylepšení na úrovni sestav, která se týkají trubek a potrubí, struktury sestav a konvencí pojmenování souborů (není k dispozici ve verzi LT).

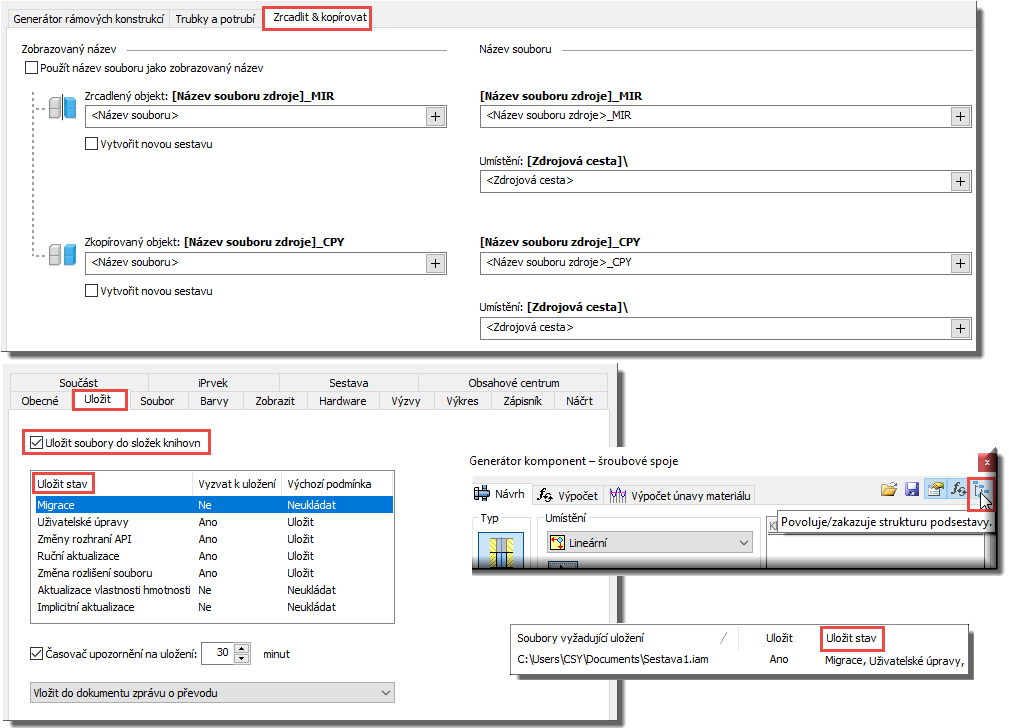

Dialog Pojmenování souborů byl rozšířen i do příkazů Zrcadlit a Kopírovat.
Při ukládání souborů narazíte na nové možnosti, které umožňují nastavit, zda se mají soubory ve výchozím nastavení ukládat, nebo ne. Nový sloupec stavu uložení v dialogu Uložit vám pomůže pochopit, u kterých souborů aplikace Inventor zobrazí výzvu k uložení a proč.
V zájmu usnadnění strukturování sestavy jsme rozšířili funkce dostupné v Generátoru komponent hřídele i na šroubové spoje.
- Pokud je tato možnost aktivní, na jednotce se nevytvoří žádná složka ani podsestava a jednotlivé komponenty se vloží přímo do sestavy. Díky této možnosti můžete sestavu svobodněji strukturovat a uspořádat ji podle svých potřeb.

Další informace naleznete v částech Vylepšení příkazu Zrcadlit a kopírovat, Vylepšení ukládání a Obecná vylepšení v sestavách.

Trubky a potrubí

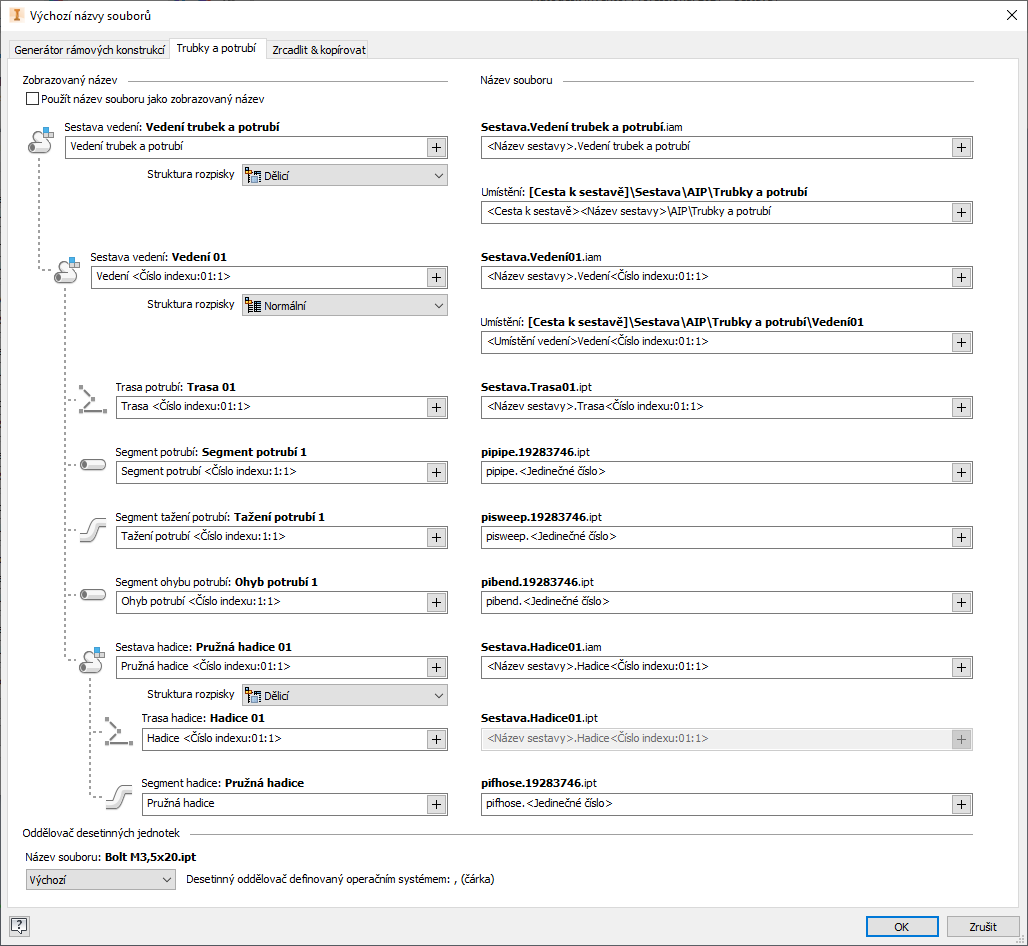

Pokračovali jsme ve vylepšování pojmenování souborů u návrhů trubek a potrubí (není k dispozici ve verzi LT).

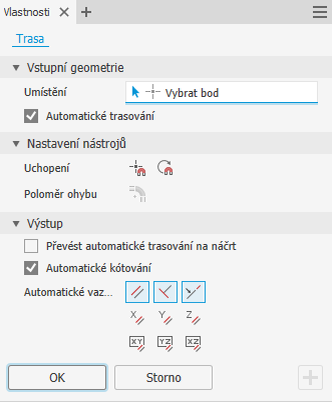

Víme, že často potřebujete vytvořit více než jednu trasu. Při použití možnosti Automatické trasování je k dispozici tlačítko Použít, které vám umožňuje zůstat v příkazu a vytvořit další trasu.

Další informace naleznete v části Vylepšení prostředí trubek a potrubí.

Výkresy: Aplikace Autodesk Inventor 2021 nabízí vylepšení na úrovni výkresů – automatizované nástroje dokumentace, které vám pomohou optimalizovat pracovní postupy.

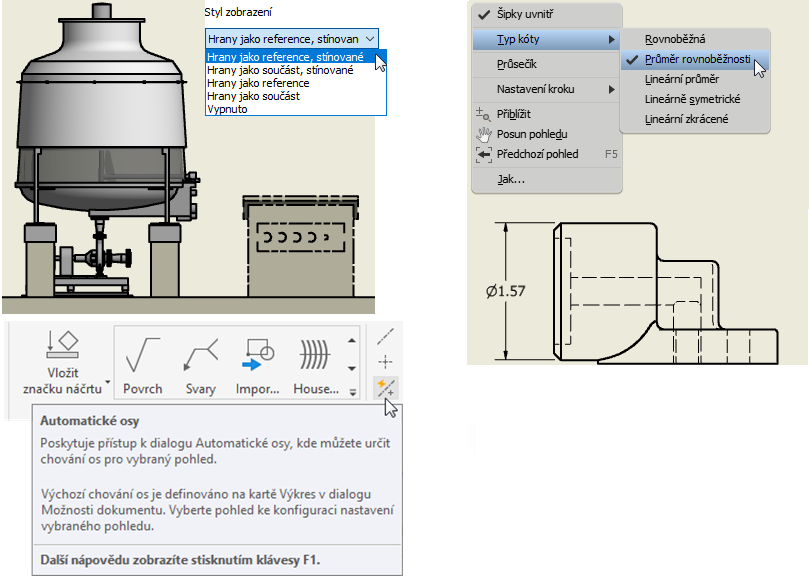

Dialog Styl čáry se změnil na Styl zobrazení a byly do něj přidány další možnosti, které poskytují lepší kontrolu nad vzhledem referenčních součástí rozpisky ve výkresu. Pomocí jedné z nových možností: Hrany jako reference, stínované, nebo Hrany jako součást, stínované zobrazte referenční soubory barevně a s přerušovaným obrysem nebo bez něj.
Možnost přidat automatické osy do výkresových pohledů byla zviditelněna díky novému tlačítku příkazu automatických os na pásu karet.
Při kótování pohledů se zlepšila schopnost aplikace Inventor zjišťovat kóty průměrů pro boční pohledy a pohledy řezů při výběru rovnoběžné geometrie.
Na základě populárního požadavku se na kartu Nástroje v prostředí výkresu vrátil příkaz Měření, který umožňuje provádět měření ve výkresu bez vytváření dalších poznámek.
Nová možnost Otočená v příkazu Kóta umožňuje zarovnat kótu kolmo k vybrané hraně.
Za účelem usnadnění vytváření dokumentace jsme zjednodušili pracovní postup kopírování a vkládání obecných tabulek v rámci listu výkresu.

Další informace naleznete v částech Vylepšení typů kót, Obecná vylepšení výkresů a Vylepšení stylů výkresu.

Automatizované: Díky formátům listů a modulu iLogic je automatizace vytváření výkresů v aplikaci Autodesk Inventor 2021 podle norem CAD snadnější než kdy dříve.

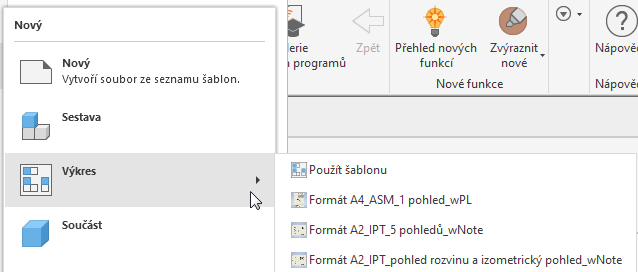

Rozvržení pohledů uložená jako formáty listů nyní zachovávají nastavení pohledu, například zobrazení hran. Zahrnuli jsme také novou možnost „Přizpůsobit pohledy listu“ k automatickému měnění měřítka pohledů.
Formáty listů nyní podporují rozviny plechových součástí a kusovníků u sestav. Vše se automaticky zaplňuje z modelu, na který odkazujete při vytváření listu.

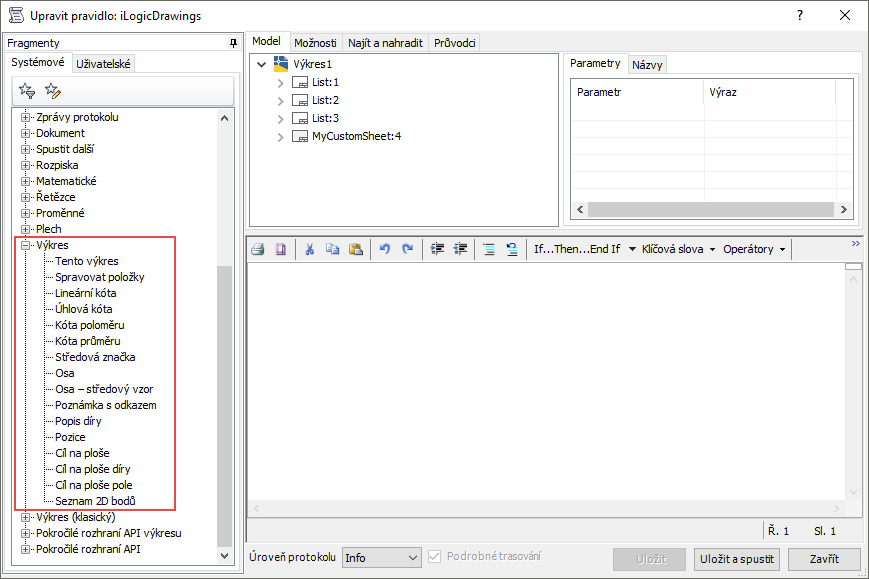

V zájmu usnadnění automatizace vytváření výkresů jsme zlepšili schopnost modulu iLogic přidávat kóty, poznámky a pozice z prvků opatřených popisky.
Byla také přidána podpora změny výkresových stylů pomocí modulu iLogic. To usnadňuje změny stylů tak, aby vyhovovaly vašim zákazníkům, nebo dávkové úpravy stylů za účelem splnění norem CAD.

Další informace naleznete v částech Vylepšení šablon formátu výkresu/listu a Vylepšení modulu iLogic.

Vaše zpětná vazba je pro tým aplikace Inventor velmi důležitá. Vážíme si vaší zpětné vazby i požadavků na vylepšení produktu. Chcete-li týmu aplikace Inventor předat zpětnou vazbu, připojte se k následujícím komunitám.

Témata novinek ve verzi 2021
