Byla provedena řada vylepšení produktivity, včetně pojmenování souborů, nového filtru kategorií, možností úprav a dalších položek.

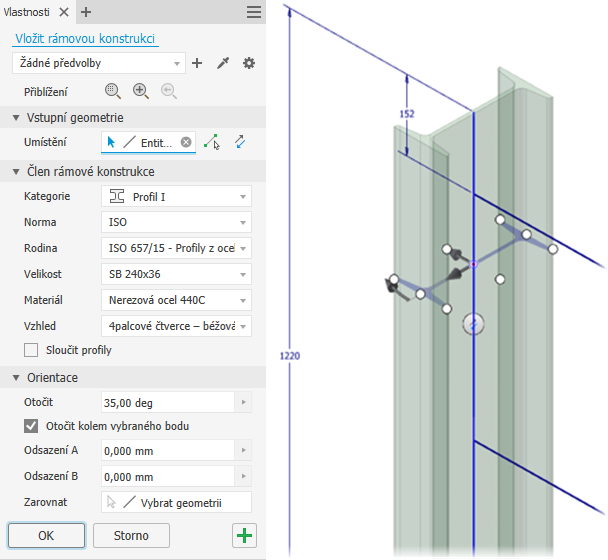

Panely vlastností
panelu Rámová konstrukce mají nyní podobu panelů vlastností, které poskytují jednodušší pracovní postupy.
Vložit rámovou konstrukci
Další informace naleznete v části Vytváření základních konstrukčních rámů.
-
Změnit
Další informace naleznete v části Úprava základních členů rámové konstrukce.
Rohové spojení
Poznámka: Položka Oříznout na profil byla přejmenována na Rohové spojení, aby výsledky operace odpovídaly názvu příkazu.
Oříznout/protáhnout na plochu
Další informace naleznete v části Úprava nebo použití opracování rámů.
Použít znovu
Změnit znovupoužití
Další informace naleznete v části Příkazy Použít znovu a Změnit znovupoužití.
Informace o členu rámové konstrukce
Další informace naleznete v části Informace o profilu.

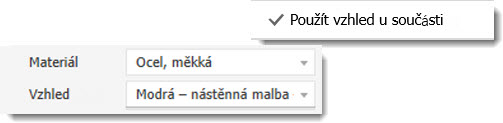

Nové nastavení vzhledu
V nabídce Pokročilá nastavení byla k příkazům Vložit, Změnit, Použít znovu a Změnit znovupoužití přidána možnost Použít vzhled u součásti. Tuto novou možnost povolte, pokud chcete, aby měly součásti rámové konstrukce stejnou barvu jako sestava. Součásti rámové konstrukce dříve barvu vzhledu sestavy nepoužívaly.

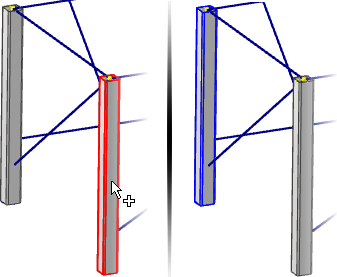

Vylepšení znovupoužití
Při výběru členu k znovupoužití bylo dříve nutné vybrat původní člen. V této verzi můžete výběrem znovupoužitého členu vybrat jeho zdroj.
Nové ovládací prvky přiblížení a pohledu
Nastaví pohled kolmo k manipulátorům rámové konstrukce.
Provede přiblížení na manipulátory rámové konstrukce.
Vrátí zobrazení do počátečního pohledu.

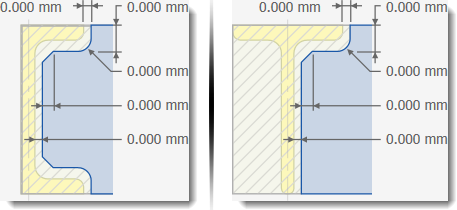

Příkaz Drážka
Příkaz Drážka přidá další dva uživatelské profily: Vlastní šablona C a Vlastní šablona T.
Další informace naleznete v části Úprava nebo použití opracování rámů.
Vložit a změnit
Do rozevíracího seznamu Kategorie byla přidána možnost Obnovit kategorie, která obnoví seznam a zahrne do něj záznamy z uživatelské knihovny ke čtení/zápisu.

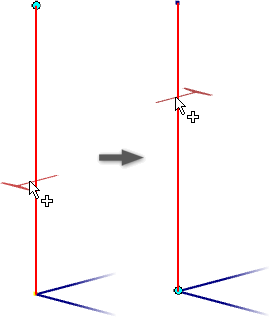

Příkaz Vložit nyní zobrazuje náhled tvaru členu a při zvýraznění geometrie náčrtu zobrazí symbol počátku. Pokud přesunete kurzor podél náčrtu umístění, můžete před kliknutím změnit umístění počátku a orientaci profilu.
Další informace naleznete v části Vytváření základních konstrukčních rámů.
Další informace naleznete v části Úprava základních členů rámové konstrukce.

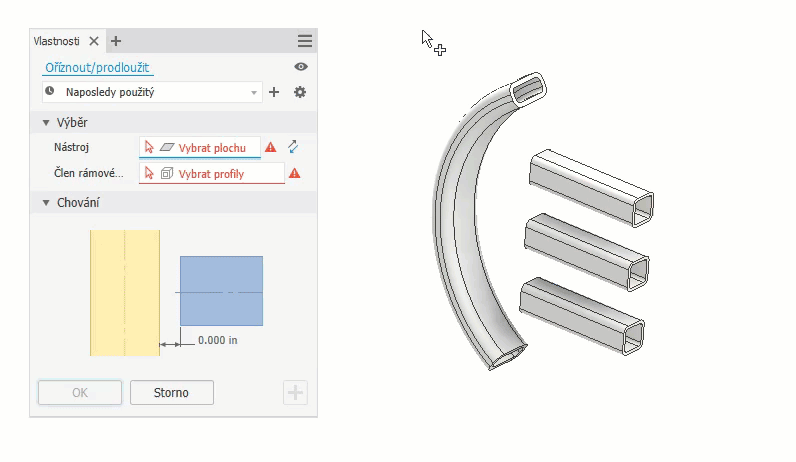

Oříznout a prodloužit na křivku
Příkaz Oříznout/prodloužit nyní podporuje definování nástroje výběrem zakřivené plochy.
Odeslaný nápad k aplikaci Inventor® na webu Ideas
Další informace naleznete v části Úprava nebo použití opracování rámů.
Vylepšení výchozího pojmenování souborů
Dialog Možnosti aplikace karta Soubor Výchozí názvy souborů byl rozšířen o nové funkce a aktualizován tak, aby se zvýšila produktivita.
Na kartě Generátor rámových konstrukcí byla přidána následující vylepšení:
- Vzhled dialogu byl modernizován.
- Kvůli lepší navigaci byl obsah uspořádán tak, aby se zobrazoval jako struktura prohlížeče.
- Obsah byl přeuspořádán tak, aby se do dialogu vešlo více funkcí.

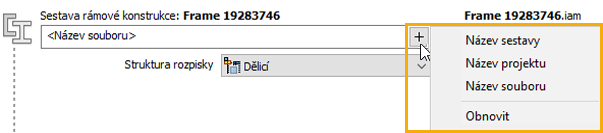

- Část Přidat atributy byla nahrazena tlačítkem
. Na obrázku níže je zobrazeno, jak se k ní dostanete:
- Byl přidán rozevírací seznam výchozí struktury rozpisky sestav.
- Do možností umístění souboru byly přidány možnosti Cesta k sestavě, Pracovní prostor a Uživatelská cesta.
- Bylo přidáno zaškrtávací políčko, kterým lze nastavit výchozí jednotky. Chcete-li použít jednotky šablony, zrušte zaškrtnutí políčka Použít jednotky sestavy. Chcete-li použít jednotky sestavy, nechte toto políčko zaškrtnuté.
Další informace naleznete v části Přizpůsobení názvů souborů a struktury složek Generátoru rámových konstrukcí.
