Narovnání souvislých ploch
Odeslaný nápad k aplikaci Inventor® na webu Ideas
Odeslaný nápad k aplikaci Inventor® na webu Ideas
Nový příkaz Narovnat umožňuje rozvinout plochy, které nelze vypočítat příkazem rozvinu nebo rozvinu plechu. Slouží například k určení rozvinu látky nebo rozvinutí orazítkovaných objektů. Příkaz Narovnat nepoužívá k rozvinu vybraných ploch výpočty ohybu.

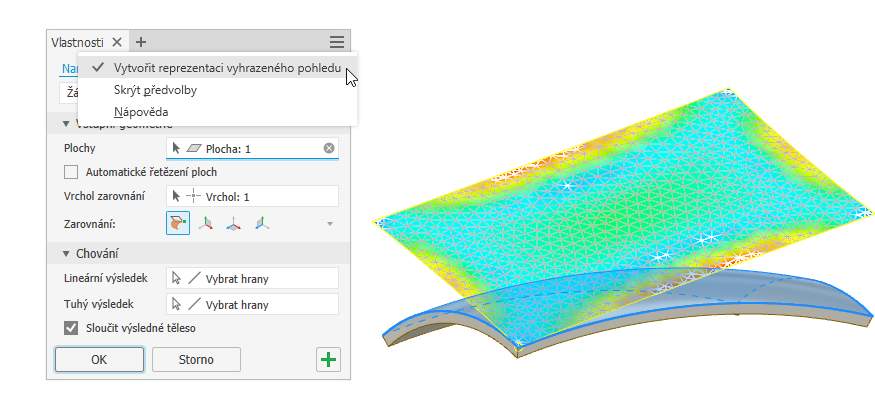

Během procesu narovnání se zobrazí tepelná mapa, díky které uvidíte oblasti od nejvyššího do nejnižšího napětí. Můžete zadat souvislé segmenty, které zůstanou lineární nebo tuhé.
Možnost Vytvořit reprezentaci vyhrazeného pohledu umožňuje snadné izolování a dokumentování výstupního povrchu.
Podrobnosti naleznete v části Narovnání ploch.
Tažení hmoty
Odeslaný nápad k aplikaci Inventor® na webu Ideas

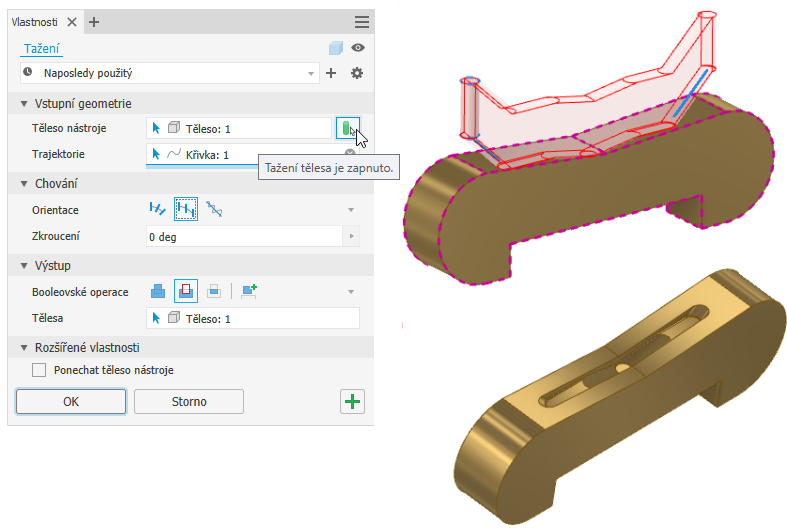

Příkaz Tažení tělesa obsahuje nový panel vlastností zjednodušující pracovní postup, a navíc umožňuje tažení objemového tělesa podél trajektorie. V následujícím příkladu je jako simulace dráhy nástroje zobrazena pevná trajektorie tažení bez zatáčení.

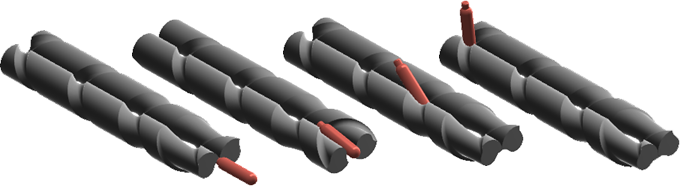

V následujícím příkladu je znázorněn účinek použití 90stupňového zatočení v zarovnaném tažení u návrhu šroubu, který rotuje u lahve z horizontálního pohybu na vertikální.
(Model navrhl Scott Moyse.)
Podrobnosti naleznete v části Vytváření tažení.
Vylepšení vztahů

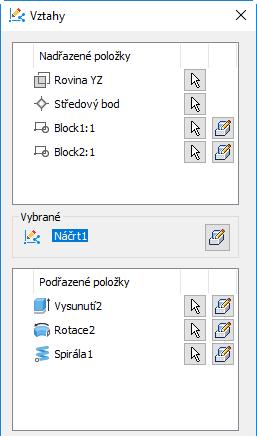

Bloky náčrtů používané prvky se nyní zobrazují v dialogu Vztahy.
Podrobnosti naleznete v části Vyhledání vztahů v součásti.
Podpora výběru více ploch
Nyní můžete vybrat více ploch a přidat závit k vysunutým válcovým nebo kuželovým plochám, které prochází najednou více součástmi. Jednotlivé plochy musí mít stejnou velikost a průměr a musí být souvisle za sebou.
Odeslaný nápad k aplikaci Inventor® na webu Ideas
Další informace o práci se závity naleznete v části Vytváření závitů.
