Pracovní postup formátu listů byl zjednodušen, takže nyní nabízí produktivnější proces vytváření souborů výkresů (IDW, DWG). Nová chování umožňují opakování pracovních postupů výkresu a vyžadují méně práce.
Rychle do toho: Zjednodušený pracovní postup listů a formátů listů
Přehled: Vytváření pohledů a jejich nastavení je nyní automatizováno
Když vyberete šablonu výkresu pro nový výkresový soubor, budete u každého listu s jedním nebo více předdefinovanými pohledy vyzváni k určení komponenty. Komponenta se umístí v souladu s nastaveními definovanými pro každý pohled. Řekněme například, že jste v šabloně vytvořili jeden list se dvěma základními pohledy, jeden promítnutý pohled a jeden pomocný pohled s vlastními nastaveními pohledu. Při vytváření nového výkresu budete vyzváni k určení komponenty, která bude umístěna podle daného listu. Komponenta v tomto příkladu bude umístěna se dvěma základními, jedním promítnutým a jedním pomocným pohledem v souladu s vlastními nastaveními pohledu definovanými v každém pohledu na listu.
Kromě pohledů a jejich nastavení zůstávají při vytváření nového výkresu s listem s předdefinovanými pohledy zachována i nastavení plechu, kusovník a nastavení jeho formátu.
Další informace naleznete v části Práce s listy a formáty listů.
Vylepšení pracovního postupu listů / šablon výkresů a formátu listů
Když vytvoříte nový list výkresu z existujícího formátu listu, zdědí nový list následující nastavení vycházející z původního formátu listu:
- Nastavení každého umístěného pohledu. Pokud je například jeden pohled umístěn se stínováním a jiný bez něj, umístí se tyto pohledy pokaždé, když použijete formát listu s přizpůsobenými listy, se stejnými nastaveními.
- Nastavení plechu
Poznámka: Pokud je definován rozvin, aktualizují se formáty listů a šablony tak, aby si zachovaly pohled rozvinu plechu stejně jako základní pohled. Pokud vyberete šablonu formátu listu s uloženým pohledem rozvinu, bude vyplněna na základě plechové součásti, která je zdrojem pro výkres.
- Kusovník a nastavení jeho formátu
- Obecné/generické tabulky
- Poznámky a text

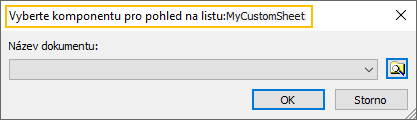

Vylepšení dialogu Vyberte komponentu pro pohled na listu
- V nadpisu se nyní zobrazuje název listu, který bude vybraná komponenta používat.
- Velikost dialogu lze nyní změnit.
Vylepšení dialogu Vytvořit formát listu
- Pokud je vybrána nová možnost Přizpůsobit pohledy listu, automaticky se mění měřítko pohledů podle velikosti komponent a listu. Pokud tato možnost vybrána není (výchozí), budou pohledy vytvořené pomocí tohoto vlastního formátu listu používat měřítko, které bylo při jeho uložení nastavené v pohledech.
- Velikost dialogu lze nyní změnit.
Další informace naleznete v části Práce s listy a formáty listů.
Vylepšení vytváření nových výkresů
Přímý přístup k šablonám formátů listů při vytváření nového výkresového souboru

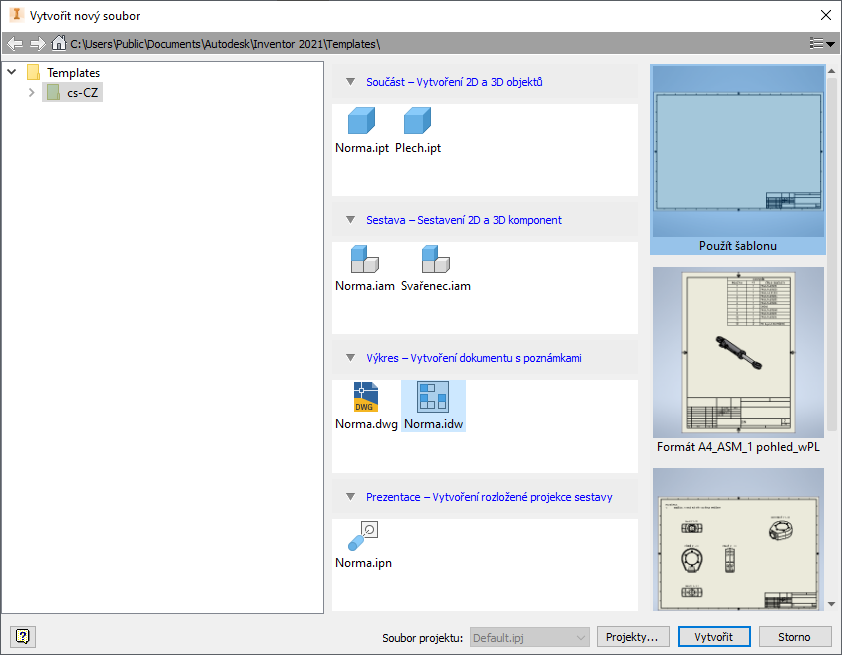

- V dialogu Vytvořit nový soubor: Šablony výkresů jsou nyní k dispozici ve sloupci vpravo. Miniatury ukazují formáty listů uložené v souboru šablony výkresu.

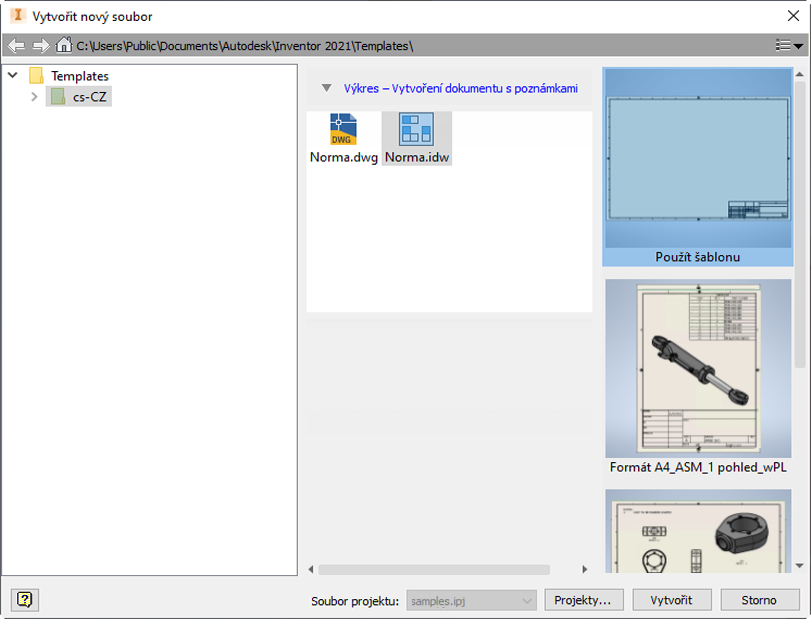

- V souboru součásti nebo sestavy: Možnost místní nabídky „Vytvořit výkresový pohled“ nyní otevře zjednodušený dialog Vytvořit nový soubor. Miniatury ukazují formáty listů uložené v souboru šablony výkresu.

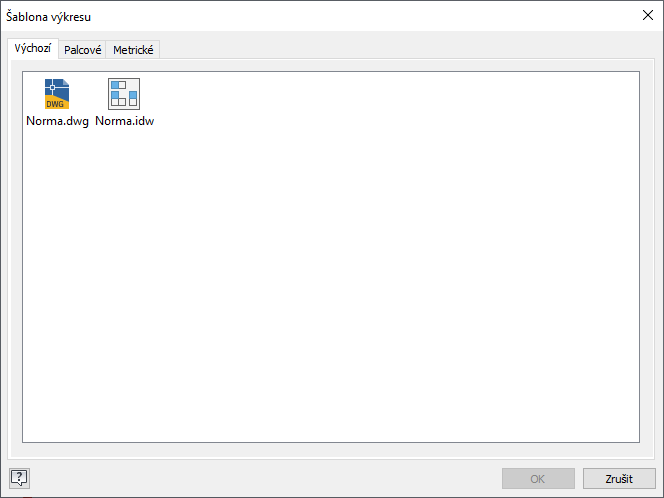

2021 Před verzí 2021

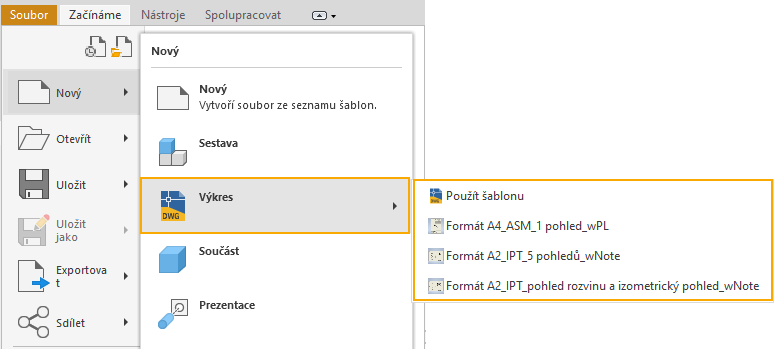

- V nabídce Soubor: V nové rozevírací nabídce jsou vypsány šablony výkresů a všechny formáty listů uložené v souboru šablony výkresu.
Další informace naleznete v části Příklady vytvoření nového výkresového souboru.
