Cvičení 3: Přidání hladiny na povrch

K mapě obsahující 3D povrch můžete přidat vektorový prvek. Když zobrazíte mapu ve 3D zobrazení, aplikace AutoCAD Map 3D toolset automaticky pokryje vektory přes 3D povrch.

Poznámka:

V tomto cvičení se používá mapa AnalyzeMap1.dwg vytvořená a upravená v předchozích cvičeních.

Přidání silnic do mapy

1. Klikněte na kartu Výchozípanel DataPřipojit.
2. V okně Datové připojení v seznamu Připojení dat podle zprostředkovatele vyberte Přidat spojení SHP.
3. Klikněte na položku vedle položky Zdrojový soubor a přejděte do složky, kam jste zkopírovali vzorové soubory.
4. V dialogu Otevřít vyberte soubor ROADS.SHP a klikněte na tlačítko Otevřít.
5. V okně Datové připojení klikněte na tlačítko Připojit.
6. V okně Datové připojení klikněte na tlačítko Přidat do mapy.
7. Zavřete okno Datové připojení.

Nastavení stylu silnic v mapě

1. Ve Správci zobrazení vyberte hladinu Cesty a klikněte na tlačítko Styl.
2. V editoru stylu klikněte na položku Styl.
3. V dialogu Stylizovat čáru změňte barvu na tmavě šedou.
4. V poli Vybrat symbol vyberte čárkovaný vzor pro čáry.

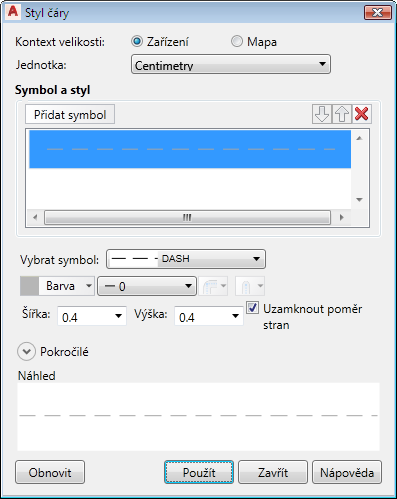

   Vyberte tmavě šedý čárkovaný vzor pro silnice.

5. Klikněte na tlačítko Použít a potom na tlačítko Zavřít.
6. Zavřete Editor stylů.

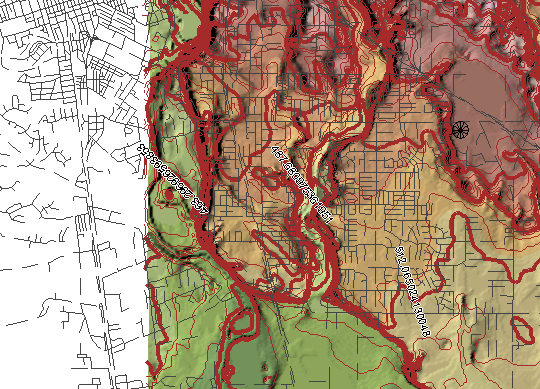

Mapa nyní obsahuje hladiny povrchu a silnic se styly.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Pokrytí hladiny parcel přes povrch.
