Cvičení 5: Dotaz na objektová data

Kromě geometrických vlastností dostupných v aplikaci AutoCAD obsahuje AutoCAD Map 3D toolset uživatelské vlastnosti, které se nazývají objektová data.

Objektová data můžete použít jako běžná data aplikace AutoCAD. Objektová data lze využít například:

• jako základ dotazu;
• jako obsah poznámky;
• jako kritéria stylů (pomocí témat);
• při exportu do jiného formátu dat.

Chcete-li vytvořit objektová data, potřebujete AutoCAD Map 3D toolset. Zobrazit je však může pomocí bezplatné aplikace Autodesk® Design Review kdokoli. V aplikaci Autodesk® Design Review může například pracovník v terénu zobrazit verzi DWF™ mapy kanalizace. Pracovník, který chce zobrazit informace o kanalizačním potrubí, nad tímto potrubím podrží kurzor. Informace je dostupná, aniž by zakrývala samotnou mapu.

Výkresy v této výuce obsahují tabulky objektových dat s již zadanými informacemi. V tomto cvičení použijete jako podmínku dotazu objektová data. V dalším cvičení pomocí objektových dat vytvoříte třídy prvků v novém formátu dat.

Poznámka: V tomto cvičení se používá mapa Redding.dwg vytvořená a upravená ve Cvičení 1: Přiložení zdrojových výkresů.

Vytvoření dotazu na základě objektových dat

1. Jestliže již není otevřena mapa Redding.dwg z předchozího cvičení, otevřete ji znovu.
2. V Průzkumníku mapy pod položkou Aktuální výkres klikněte pravým tlačítkem na položku Aktuální dotaz a klikněte na tlačítko Definovat.
3. V dialogu Definovat dotaz Připojené výkresy proveďte tyto úkony:
   • Pod položkou Aktuální dotaz klikněte na tlačítko Vymazat dotaz.
   • Pod položkou Typ dotazu klikněte na tlačítko Data.

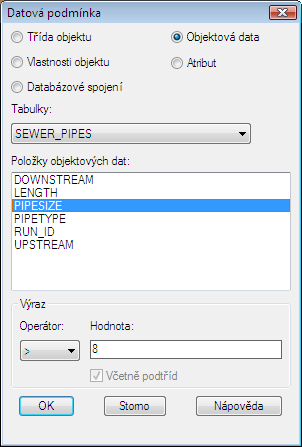

4. V dialogu Datová podmínka proveďte tyto úkony:
   • Vyberte možnost Objektová data.
   • V seznamu Tabulky vyberte položku SEWER_PIPES.
   • V seznamu Položky objektových dat vyberte položku PIPESIZE.
   • Pod položkou Výraz v seznamu Operátor vyberte položku >. V poli Hodnota zadejte hodnotu 8.


     Určete kanalizační potrubí, která mají průměr větší než 8 palců.

   • Klikněte na tlačítko OK.
5. V části Definovat dotaz dialogu Připojené výkresy klikněte pod položkou Možnosti na tlačítko Zoom rozsah.
6. V dialogu Zoom na rozsah výkresu klikněte na tlačítko OK.
7. V dialogu Definovat dotaz Připojené výkresy pod položkou Režim dotazu vyberte možnost Náhled a klikněte na tlačítko Spustit dotaz.

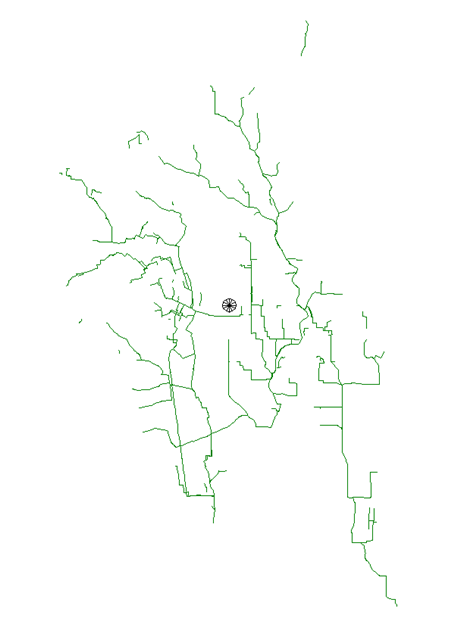

   Zobrazí se pouze kanalizační potrubí, která mají průměr větší než 8 palců.

8. Chcete-li zvýšit výkon dotazů objektových dat vytvořením indexu objektových dat, ponechte výkres otevřený.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 6: Vytvoření indexu objektových dat (volitelné).
