Cvičení 2: Zobrazení informací o výškách přidáním povrchu

Povrch je rastrový soubor, který obsahuje informace o výškách. Pomocí témat nastavte povrch tak, aby se zobrazovaly jeho výškové hodnoty.

Poznámka: V tomto cvičení se používá mapa AnalyzeMap1.dwg vytvořená v předchozím cvičení.

Přidání povrchu do mapy

1. Klikněte na kartu Výchozípanel DataPřipojit.

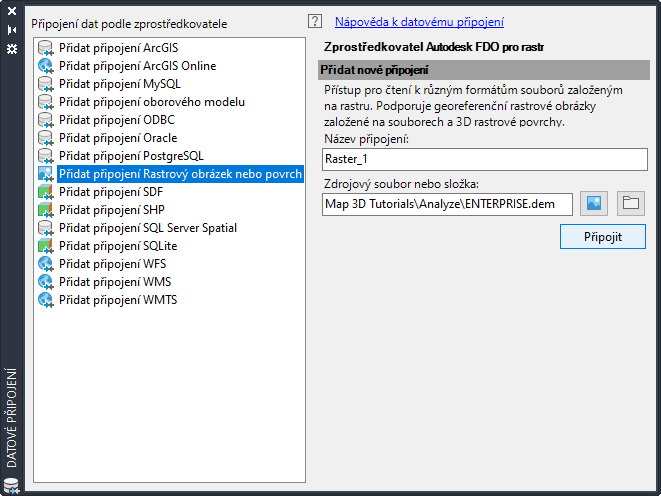

2. V okně Datové připojení pod položkou Připojení dat podle zprostředkovatele klikněte na tlačítko k přidání připojení rastrového obrázku nebo povrchu a klikněte na ikonu vedle položky Zdrojový soubor nebo složka.
3. V dialogu Otevřít vyhledejte soubor ENTERPRISE.dem, vyberte jej a klikněte na tlačítko Otevřít.

   Hledejte soubor, kam jste zkopírovali vzorová data.


4. V okně Datové připojení klikněte na tlačítko Připojit.
   Poznámka: Souřadnicový systém pro soubor DEM je UTM27-10. AutoCAD Map 3D toolset automaticky převede data z daného souřadnicového systému do systému používaného v mapě.
5. Klikněte na tlačítko Přidat do mapy.
6. Zavřením okna Datové připojení zobrazte povrch v mapě.

Nastavení stylu povrchu

1. Ve Správci zobrazení vyberte hladinu ENTERPRISE, která obsahuje povrch.
2. Klikněte na tlačítko .
3. Vytvořte paletu pro téma.

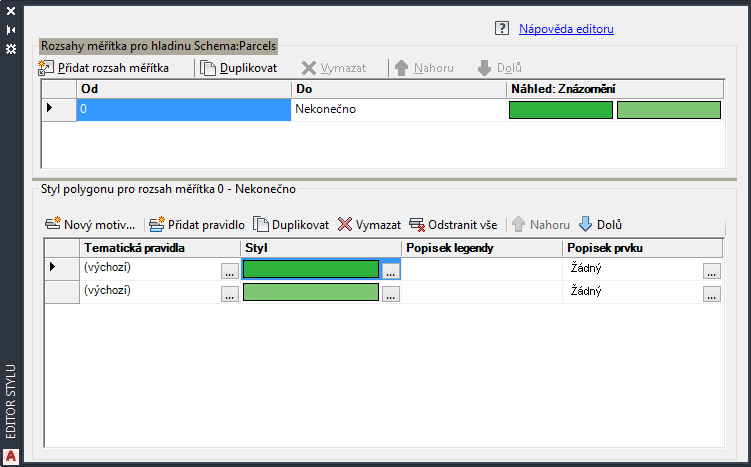

   • V Editoru stylu pod položkou Styl rastru pro rozsah měřítka 0 - nekonečno klikněte na šipku dolů pod položkou Styl. Vyberte Téma (i když je již vybráno).


     Klikněte na první položku sloupce Styl a vyberte Téma.

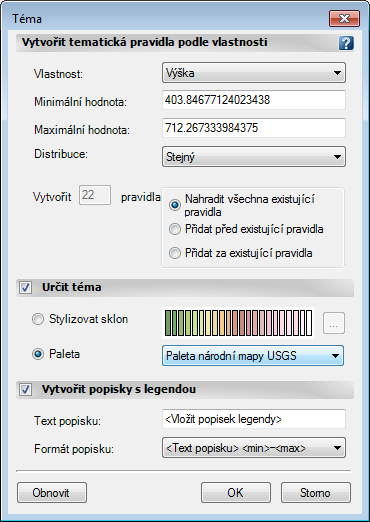

   • V dialogu Téma pod položkou Určit téma klikněte na možnost Paleta a vyberte položku Paleta národní mapy USGS.

   • Klikněte na tlačítko OK a potom tlačítko Použít. Zavřete Editor stylů.
4. Chcete-li výrazněji zobrazit rozdíly ve výškách, přidejte převýšení.

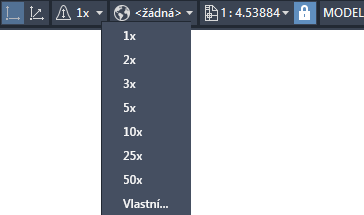

   • Ve stavovém řádku pod mapou klikněte na šipku dolů vedle položky Svislé převýšení .
   • V seznamu vyberte položku 25x.

5. Přidáním vrstevnic vytvořte topografickou mapu.

   Každá vrstevnice spojuje body na povrchu o stejné nadmořské výšce. Tyto čáry označují výšku v určitém umístění na povrchu.

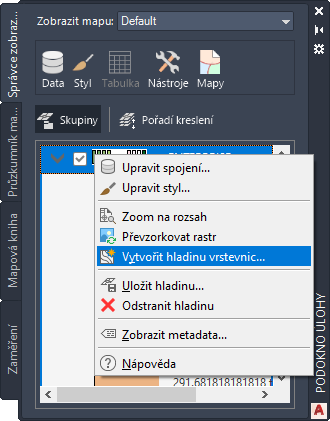

   • Ve Správci zobrazení klikněte pravým tlačítkem na hladinu povrchu a klikněte na možnost Vytvořit hladinu vrstevnic.

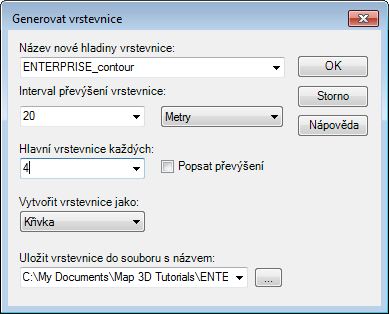

   • V dialogu Generovat vrstevnice v seznamu Interval převýšení vrstevnice vyberte položku 20.
   • Položku Jednotky ponechejte nastavenou na hodnotu Metry.
   • V seznamu Hlavní vrstevnice každých vyberte hodnotu 4. Čára každé čtvrté vrstevnice bude tučná.
   • Zaškrtněte políčko Popsat převýšení. Takto se zobrazí popisky pouze u hlavních (tučných) čar vrstevnic.
   • V seznamu Vytvořit vrstevnice jako vyberte položku Křivka.

   • Klikněte na tlačítko OK.

Poznámka: Chcete-li vytvořit popisky pro dané vrstevnice, pomocí Editoru stylů změňte styl pro novou hladinu vrstevnic (ne pro samotnou hladinu povrchu). Tímto způsobem můžete také změnit barvu nebo styl vrstevnic.

• Ve Správci zobrazení vyberte hladinu vrstevnic a klikněte na tlačítko Styl.
• V Editoru stylu klikněte na ikonu vedle položky Popisek prvku, kde je uveden údaj „IsMajor=False”.
• Klikněte na tlačítko Přidat popisek.
• Zvolte Výška jako Obsah textu popisku.
• Klikněte na tlačítko Použít a potom na tlačítko Zavřít.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Pokrytí hladiny řek přes povrch.
