Cvičení 3: Přidání rastrového obrázku do hladiny Správce zobrazení

Karta Správce zobrazení podokna Úkol umožňuje nastavit styly a zobrazení položek mapy. Hladiny ve Správci zobrazení se liší od hladin aplikace AutoCAD, ale umožňují provádět podobné úkony. Hladiny Správce zobrazení například můžete skrýt a zobrazit, i když tyto hladiny obsahují rastrové obrázky a nikoli objekty výkresu.

V této lekci přidáte rastrový obrázek do hladiny Správce zobrazení. Přejmenujete a skryjete hladinu rastrového obrázku.

Poznámka: V tomto cvičení se používá mapa CITY.dwg použitá ve Cvičení 1: Úprava jasu, kontrastu a útlumu obrázku.

Přidání obrázku do nové hladiny Správce zobrazení

1. Jestliže již není otevřen soubor CITY.dwg, otevřete ho znovu.
2. Na kartě Správce zobrazení podokna Úkol klikněte na nabídku DataPřidat data výkresuRastrový obrázek.
3. V dialogu Vybrat obrázek zaškrtněte políčko u položky REDDING_DRG.
4. Klikněte na tlačítko OK.


   Ve Správci zobrazení je nyní položka REDDING_DRG uvedena jako hladina.

5. Ve Správci zobrazení klikněte pravým tlačítkem na hladinu REDDING_DRG a klikněte na tlačítko Přejmenovat.
6. Zadejte hodnotu REDDING_RASTER.
7. Klikněte na možnost Uložit.
8. Ve Správci zobrazení zrušte zaškrtnutí políčka u hladiny REDDING_RASTER.


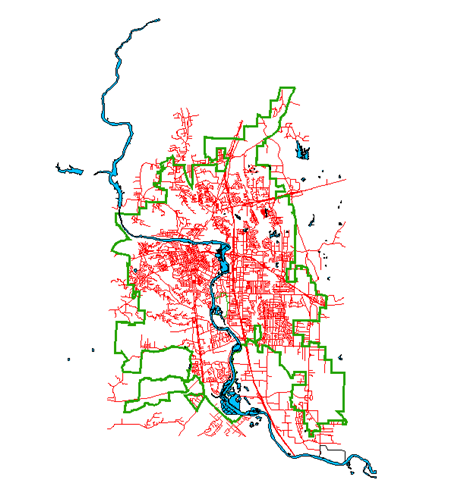

   Rastrový obrázek již není zobrazen ve výkresu.

Kde se nyní nacházíte

Upravili jste vzhled obrázku v mapě, aniž byste změnili samotný soubor obrázku. Přidali jste obrázek do hladiny ve Správci zobrazení, kde ji lze snadno skrýt a zobrazit.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Lekce 6: Sdílení map s jinými uživateli.
