Naučte se, jak vymodelovat rodinu standardních přípojů pro plné stěny.
Geometrie standardních přípojů stěn je náhodná, ty však musí být v souladu s několika pokyny. V tomto příkladu je použita metrická rodina, ale podobně můžete vytvořit verze s britskými jednotkami.
- V nárysu musí být geometrie načrtnuta pod horizontálním referenčním podlažím a vystředěna vzhledem k vertikální referenční rovině.
- Při pohledu shora musí být geometrie načrtnuta vpravo od horizontální referenční roviny.
- Je nutné vytvořit sdílený parametr, Výška instance, který vyjadřuje výšku geometrie přípojů v instancích.
- Na paletě Vlastnosti je nutné v části Další vybrat možnost Ořezat dutým tvarem při načtení.
- Vytvořte novou rodinu pomocí šablony Obecný model plošný.rft.
- Na paletě Vlastnosti vyberte v části Další možnost Ořezat dutým tvarem při načtení.
- Otevřete přední bokorysný pohled.
- Klikněte na kartu Vytvořit
panel Tvary
(Vysunutí).
- Klikněte na panel Upravit | Vytvořit vysunutí panel Kreslit
(Čára).

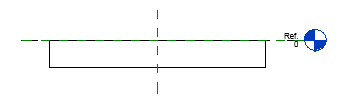

- Vytvořte náčrt geometrie pro standardní přípoj stěny pod horizontálním referenčním podlažím. Horní horizontální hrana lichoběžníku musí být dvě čáry spojené na vertikální referenční rovině a načrtnuté na horizontální referenční rovinu.
- Klikněte na kartu Vytvořit panel Vlastnosti
(Typy rodin).
- V dialogu Typy rodin přidejte následující vlastnosti typu s příslušnými hodnotami.
- Hloubka
- Vnitřní šířka
- Vnější šířka
- Přidejte následující vlastnosti typu s příslušnými vzorci.
- Polovina vnitřní šířky: vnitřní šířka / 2
- Polovina vnější šířky: vnější šířka / 2
- Kliknutím na tlačítko OK zavřete dialog Typy rodin.
- Klikněte na kartu Poznámkypanel Kóta
(Zarovnaná).
- Umístěte kóty pro pět parametrů typu.
- Vyberte a zadejte správný popisek každé kóty.
- Klikněte na kartu Upravit | Vytvořit vybrání vysunutím panel Režim
(Dokončit).
- Otevřete půdorysný pohled referenčního podlaží.
- Vyberte vysunutí a pomocí uzlu tvaru přetáhněte horní hranu nad horizontální referenční rovinu přibližně do dvojnásobku její výšky.
- Přetažením dolní hrany ji přichyťte k horizontální referenční rovině a poté ji uzamkněte.
- Klikněte na kartu Vytvořit panel Vlastnosti
(Typy rodin).
- Vytvořte sdílený parametr s názvem Výška instance a přiřaďte k němu příslušnou hodnotu.
- Kliknutím na tlačítko OK zavřete dialog Typy rodin.
- Klikněte na kartu Poznámkapanel Kóta
(Zarovnaná).
- Umístěte kótu výšky geometrie přípoje.
- Vyberte kótu a označte ji popiskem Výška instance.
- Klikněte na kartu Vytvořit panel Vlastnosti
(Typy rodin).
- Vytvořte typy rodin pro standardní přípoj stěny.
- Kliknutím na tlačítko OK zavřete dialog Typy rodin.
- Uložte rodinu.
Rodina standardního přípoje stěny je připravena k uložení a načtení do projektu.
