Rollout "DirectX-Shader - Metall-Relief 9"

Wenn Sie "Metall-Relief9" als DirectX-Ansichtsfenstershader ausgewählt haben, wird dieses Rollout angezeigt. Mit dem Metall-Relief9-Shader können Sie viele Einbacktextur-Maps anzeigen, einschließlich normaler Maps für einen geprägten Effekt. Sie eignet sich gut zur Anzeige von glänzenden Oberflächen.

Material-Editor > Beliebiges Material > Rollout "DirectX-Manager" (ältere Direct3D-Ansichtsfenster) > "Metall-Relief9" aus der Dropdown-Liste wählen. > Rollout "DirectX-Shader - Metall-Relief 9"

Anmerkung: Wenn der Direct3D-Treiber aktiv ist, erscheint das Rollout "DirectX-Manager" für alle Standardmaterialien außer DirectX-Shader Multi-/Unterobjekt und XRefs. Es kann auch bei allen Teiloberflächen-Streuung-Shadern angezeigt werden.

Anmerkung: Damit Sie den Metall-Relief9-Shader verwenden können, muss der Direct3D-Bildschirmtreiber für 3ds Max konfiguriert sein. Informationen zum Ändern der Bildschirmtreiberkonfiguration finden Sie unter Ansichtsfenster-Einstellungen.

Die Ergebnisse des Metall-Relief9-Shaders sind in den Ansichtsfenstern unabhängig vom Objekttyp immer sichtbar.

Warnung: Sie können Einstellungen des Metall-Relief9-Shaders anpassen, um verschiedene Effekte in schattierten Ansichtsfenstern zu erzielen. Diese Einstellungen sind möglicherweise nicht gültig, wenn Sie die Einbacktexturobjekte auf anderen Direct3D-Geräten anzeigen.

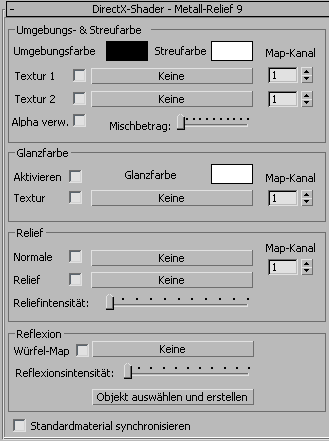

Benutzeroberfläche

Bereich "Umgebungs- und Streufarbe"

Umgebungsfarbe: Wenn sie nicht schwarz ist, wird die Umgebungsfarbe des Objekts getönt. Klicken Sie auf das Farbfeld, um eine Farbauswahl zu öffnen, und wählen Sie eine Umgebungsfarbe aus. Vorgabe = Schwarz.
Streufarbe: Wenn sie nicht weiß ist, wird die Streufarbe getönt. Klicken Sie auf das Farbfeld, um eine Farbauswahl zu öffnen, und wählen Sie eine Streufarbe aus. Vorgabe = Weiß.
Textur 1: Zeigt ein Textur-Map für die Streufarbe an. Das ist in der Regel ein textureingebackenes Streufarben-Map, ein abgeschlossenes Map oder ein Misch-Map.
Eine Beschreibung der einzelnen Steuerelemente finden Sie unter Map-Steuerelemente.
Textur 2: Zeigt ein zweites Textur-Map für die Streufarbe an. In der Regel ist dies ein textureingebackenes Beleuchtungs-Map oder ein Schatten-Map.
Eine Beschreibung der einzelnen Steuerelemente finden Sie unter Map-Steuerelemente.
Alpha verwenden: Wenn diese Option aktiviert ist, wird der Alpha-Kanal angezeigt. Ist die Option deaktiviert, wird er nicht angezeigt. Vorgabe = Deaktiviert.
Mischbetrag: Passt die Mischung der zwei Textur-Maps in schattierten Ansichtsfenstern an.

Bereich "Glanz"

Aktivieren: Wenn diese Option aktiviert ist, können Spiegelglanzlichter auf dieses Objekt angewendet werden. Vorgabe = Deaktiviert.
Glanzfarbe: Gibt eine Glanzfarbe für das Objekt an. Klicken Sie auf das Farbfeld, um eine Farbauswahl zu öffnen, und wählen Sie eine Farbe aus. Vorgabe = Weiß.
Textur: Zeigt ein Glanzfarben-Map für das Objekt an. Das ist in der Regel ein textureingebackenes Glanzfarben-Map.
Eine Beschreibung der einzelnen Steuerelemente finden Sie unter Map-Steuerelemente.

Bereich "Relief"

Normal: Zeigt ein Normalen-Map für das Objekt an. Das ist in der Regel ein textureingebackenes Normalen-Map.
Eine Beschreibung der einzelnen Steuerelemente finden Sie unter Map-Steuerelemente.
Relief: Zeigt ein Relief-Map für das Objekt an. In der Regel ist das ein Relief-Map, das auf das ursprüngliche Material angewendet wird.
Eine Beschreibung der einzelnen Steuerelemente finden Sie unter Map-Steuerelemente.
Reliefintensität: Passt die Intensität des Reliefs in schattierten Ansichtsfenstern an.

Bereich "Reflexion"

Würfel-Map: Zeigt ein kubisch projiziertes Reflexions-Map (über die Szene verteilt) an. Das ist in der Regel ein Umgebungs-Map.
Reflexionsintensität: Passt die Intensität der Reflexionen in schattierten Ansichtsfenstern an.
Objekt auswählen und erstellen: Klicken Sie darauf, um ein Objekt zu wählen, für das 3ds Max dann die im Ansichtsfenster verwendeten Reflexionen erzeugt.

Standardmaterial synchronisieren: Wenn diese Option aktiviert ist, werden die Einstellungen im aktiven Standardmaterial mit den von Ihnen im Metall-Relief9-Shader vorgenommenen Änderungen aktualisiert. Auf diese Weise können Sie Ihre Änderungen speichern. Ist diese Option deaktiviert, bleibt das Standardmaterial unverändert. Vorgabe = Deaktiviert.

Map-Steuerelemente

Im Rollout "DirectX-Shader - Metall-Relief 9" haben alle Textur-Maps die gleichen Basissteuerelemente.

Ein-/Aus-Schaltfläche: Ist diese Option aktiviert, wird das Map in Ansichtsfenstern verwendet. Ist die Option deaktiviert, wird das Map nicht verwendet. Vorgabe = aktiviert, wenn ein Map zugewiesen ist, andernfalls deaktiviert.
[Map-Schaltfläche]: Klicken Sie auf diese Schaltfläche, um das auf diese Komponente des Objekts anzuwendende Textur-Map auszuwählen.
Map-Kanal: Gibt den von diesem Map verwendeten Map-Kanal an.
Dieses Steuerelement wird für das kubische Reflexions-Map (Würfel-Map) nicht angezeigt.
