Versatzfläche

Eine Versatzfläche ist um einen bestimmten Abstand entlang der Normalen der übergeordneten Oberfläche von der Originaloberfläche versetzt.

• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > Rollout Oberflächen erstellen > Gruppenfeld Abhängige Oberflächen > Versatz
• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > NURBS-Erstellungsgruppe > (Versatzoberfläche erstellen)

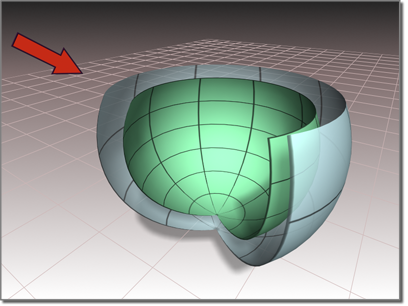

Als Versatz erstellte Oberfläche

Prozeduren

So erstellen Sie eine Versatzfläche:

Das NURBS-Objekt muss mindestens eine Oberfläche enthalten.

1. Aktivieren Sie in der NURBS-Erstellungsgruppe (Versatzoberfläche erstellen).
2. Klicken Sie auf die zu versetzende Oberfläche, und ziehen Sie, um den Anfangsabstand der Versatzfläche festzulegen.

   Die Versatzfläche wird erstellt.

3. Stellen Sie den Parameter "Versetzen" ein.

Benutzeroberfläche

Während ein Versatzflächen-Unterobjekt ausgewählt ist, wird unten in der Modifikatorgruppe ein Rollout mit den Versatzabstands-Parametern angezeigt.

Rollout "Versatzfläche" (bei Erstellung)

Versatz

Der Abstand zwischen der übergeordneten Oberfläche und der Versatzoberfläche in 3ds Max-Einheiten.

Wenn die übergeordnete Oberfläche planar ist, ändert sich das Erscheinungsbild der Versatzoberfläche nicht mit zunehmendem Abstand. Ist die übergeordnete Oberfläche gekrümmt, wird durch zunehmendes Erhöhen des Versatzes die Krümmung der Versatzoberfläche übertrieben dargestellt.

Normalen umkehren

Sie können die Oberflächennormalen während der Erstellung umkehren. (Nach dem Erstellen können Sie die Normalen mit den Steuerelementen des Rollouts "Oberfläche allgemein" umkehren.)

Verschließen

Wenn diese Option aktiviert ist, generiert die Software acht angrenzende Kurven (vier an den vier Kanten jeder Oberfläche) und generiert dann vier Regeloberflächen, um die beiden ursprünglichen Oberflächen zu verbinden. Während diese angezeigt werden, behält die Software die Verschlussoberflächen bei, sodass sie den Dimensionen der Extrusionsoberfläche entsprechen.

Dieses Kontrollkästchen wird nur im Rollout "Erstellen" angezeigt. Wenn Sie später die Verschlüsse entfernen möchten, markieren Sie sie als Oberflächen-Unterobjekte, und löschen Sie sie. Versatz-Verschlüsse sind eher als Verkürzung des Arbeitsablaufs anzusehen denn als Eigenschaft (oder Parameter) von Versatzflächen.

Wenn Sie die Normale eines Versatz-Verschlusses umkehren möchten, markieren Sie sie als Oberflächen-Unterobjekt, und verwenden Sie im Rollout "Fläche allgemein" die Option "Normalen umkehren".

Anmerkung: Wenn Sie die ursprüngliche Oberfläche stutzen oder die Versatzfläche unabhängig machen und sie dann stutzen, sehen die Verschlussflächen eigenartig aus.

Rollout "Versatzfläche" (bei Änderungen)

Versatz

Der Abstand zwischen der übergeordneten Oberfläche und der Versatzoberfläche in 3ds Max-Einheiten.

Wenn die übergeordnete Oberfläche planar ist, ändert sich das Erscheinungsbild der Versatzoberfläche nicht mit zunehmendem Abstand. Ist die übergeordnete Oberfläche gekrümmt, wird durch zunehmendes Erhöhen des Versatzes die Krümmung der Versatzoberfläche übertrieben dargestellt.

Grundfläche ersetzen

Ermöglicht Ihnen das Ersetzen der übergeordneten Oberfläche. Klicken Sie auf diese Schaltfläche, und wählen Sie die neue Oberfläche aus, auf der der Abstand basieren soll.
