Oberfläche-Oberflächenschnittkurve

Dieser Befehl erstellt eine Kurve, die durch den Schnittpunkt zweier Oberflächen definiert wird. Oberfläche-Oberflächenschnittkurven können zum Stutzen verwendet werden.

• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > Rollout Kurven erstellen > Gruppenfeld Abhängige Kurven > Schaltfläche Fläche x Fläche
• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > NURBS-Erstellungsgruppe > (Oberfläche-Oberflächenschnittkurve erstellen)

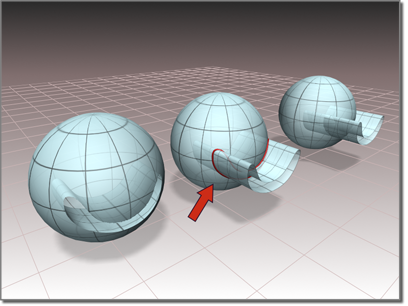

Stutzen einer Oberfläche mit einer Oberfläche-Oberflächenschnittkurve

Schneiden sich die Oberflächen an zwei oder mehr Positionen, wird die Kurve mit dem Schnittpunkt erstellt, der am nächsten beim Ausgangspunkt liegt.

Vorgehensweise

So erstellen Sie eine Oberfläche-Oberflächenschnittkurve:

Das NURBS-Objekt muss zwei Oberflächen enthalten, die sich schneiden.

1. Aktivieren Sie in der NURBS-Erstellungsgruppe (Oberfläche-Oberflächenschnittkurve erstellen).
2. Klicken Sie nacheinander auf die erste und zweite Oberfläche.

   Wenn sich die beiden Oberflächen schneiden, wird eine Kurve erstellt, die parallel zur Schnittfläche liegt.

Benutzeroberfläche

Rollout "Oberfläche-Oberflächenschnittkurve" (bei Erstellung)

Bereich "Steuerelemente zum Stutzen"

1 stutzen / 2 stutzen

Wenn eines dieser Kontrollkästchen aktiviert ist, wird die Oberfläche anhand der Schnittkurve gestutzt. Wenn es deaktiviert ist, wird die Oberfläche nicht gestutzt. "1 stutzen" stutzt die erste übergeordnete Oberfläche, auf die Sie geklickt haben, "2 stutzen" stutzt die zweite übergeordnete Oberfläche.

Wenn die Schnittkurve sich nicht über die gesamte Oberfläche erstreckt, können Sie nicht stutzen, und die Oberfläche wird in der Fehlerfarbe angezeigt (Vorgabe: Orange).

1 umgekehrt stutzen / 2 umgekehrt stutzen

Wenn eines dieser Kontrollkästchen aktiviert ist, wird die dazugehörige Oberfläche in entgegengesetzter Richtung gestutzt.

U-Ausgangszahl / V-Ausgangszahl

Ändern die UV-Position des Ausgangswerts auf Oberfläche 1, der ersten Oberfläche, auf die Sie geklickt haben. Wenn mehrere Schnittpunkte möglich sind, wird der am nächsten beim Ausgangspunkt liegende Schnittpunkt verwendet, um die Kurve zu erstellen.

Rollout "Oberfläche-Oberflächenschnittkurve" (bei Änderungen)

1 stutzen / 2 stutzen

Wenn eines dieser Kontrollkästchen aktiviert ist, wird die Oberfläche anhand der Schnittkurve gestutzt. Wenn es deaktiviert ist, wird die Oberfläche nicht gestutzt. "1 stutzen" stutzt die erste übergeordnete Oberfläche, auf die Sie geklickt haben, "2 stutzen" stutzt die zweite übergeordnete Oberfläche.

Wenn die Schnittkurve sich nicht über die gesamte Oberfläche erstreckt, können Sie nicht stutzen, und die Oberfläche wird in der Fehlerfarbe angezeigt (Vorgabe: Orange).

1 umgekehrt stutzen / 2 umgekehrt stutzen

Wenn eines dieser Kontrollkästchen aktiviert ist, wird die dazugehörige Oberfläche in entgegengesetzter Richtung gestutzt.

U-Ausgangszahl / V-Ausgangszahl

Ändern die UV-Position des Ausgangswerts auf Oberfläche 1, der ersten Oberfläche, auf die Sie geklickt haben. Wenn mehrere Schnittpunkte möglich sind, wird der am nächsten beim Ausgangspunkt liegende Schnittpunkt verwendet, um die Kurve zu erstellen.

Erste Oberfläche ersetzen / Zweite Oberfläche ersetzen

Mit diesen Optionen können Sie die übergeordneten Oberflächen ersetzen. Klicken Sie auf eine dieser Schaltflächen, und wählen Sie die Oberfläche aus, die die ursprüngliche erste oder zweite Oberfläche ersetzen soll.
