Spline in Form eines breiten Flansches

Verwenden Sie die Option "Breiter Flansch", um einen geschlossenen Spline zu erstellen, der die Form des Großbuchstabens "I" hat. Sie können die inneren Ecken zwischen dem vertikalen Grundstrich und dem Querstrich festlegen.

Erstellungsgruppe > (Konturen) > Erweiterte Splines > Rollout "Objekttyp" > "Breiter Flansch"
Vorgabe-Menü: Menü Erstellen > Erweiterte Konturen > Breiter Flansch
Alternatives Menü: Menü Objekte > Erweiterte Konturen > Breiter Flansch

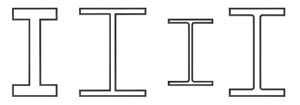

Beispiel für einen breiten Flansch

Tipp: Beim Erstellen eines Splines in Form eines breiten Flansches können Sie mit der Maus das Ansichtsfenster zwischen den Schritten schwenken und umkreisen. Um das Ansichtsfenster zu schwenken, ziehen Sie mit der mittleren Maustaste oder führen einen Bildlauf mit dem Mausrad durch. Um das Ansichtsfenster zu umkreisen, halten Sie die ALT-TASTE gedrückt und ziehen Sie mit der mittleren Maustaste oder drehen Sie mit dem Mausrad.

Vorgehensweisen

So erstellen Sie einen breiten Flansch:

Wechseln Sie zur Erstellungsgruppe, und aktivieren Sie (Formen).
Wählen Sie aus der Liste "Konturen" den Eintrag "Erweiterte Splines".
Klicken Sie auf "Breiter Flansch".
Definieren Sie durch Ziehen und Loslassen die Anfangsgröße des breiten Flansches.
Ziehen Sie die Maus und klicken Sie, um die Dicke der Wände des breiten Flansches festzulegen.

Benutzeroberfläche

Rollouts "Rendern" und "Interpolation"

Diese Parameter gelten für die meisten auf Splines basierenden Konturen. Weitere Informationen finden Sie unter Rollout Rendern und Rollout Interpolation.

Rollout Erstellungsmethode

Für Breiter Flansch kann zwischen den Vorgabeerstellungsmethoden Mittelpunkt oder Kante gewählt werden. Weitere Informationen finden Sie unter Rollout Erstellungsmethode.

Rollout "Tastatureingabe"

Erstellt einen Spline in Form eines breiten Flansches über die Tastatur. Verwenden Sie die X/Y/Z-Einstellungen, um den Mittelpunkt anzugeben, und die verbleibenden Parameter, um die Bemaßungen festzulegen. Klicken Sie dann auf "Erstellen". Nach dem Erstellen der Spline können Sie über die Steuerelemente des Rollouts "Parameter" die Einstellungen anpassen (siehe unten).

Rollout Parameter

Länge: Die Höhe des vertikalen Stegs des breiten Flansches.
Breite: Die Breite des horizontalen Querflansches des breiten Flansches.
Dicke: Die Dicke des Stegs und des Flansches.
Eckradius: Der Radius der vier inneren Ecken zwischen dem vertikalen Steg und den horizontalen Flanschen.

Anmerkung: Gehen Sie beim Anpassen dieser Einstellungen sehr vorsichtig vor. Die Beziehungen zwischen den einzelnen Einstellungen sind in keiner Weise beschränkt. Es ist daher möglich, für den Radius (Eckradius) einen größeren Wert als die Länge des Stegs oder die Breite der Flanschen einzustellen.
