Nicht relationale NURBS-Oberflächen

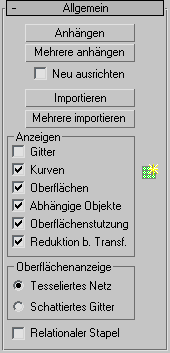

Nicht relationale NURBS-Oberflächen sind eine Möglichkeit, die Funktion von NURBS mit Modifikatoren zu verbessern. Sie werden mit der Schaltfläche "Relationaler Stapel" im Rollout "Allgemein" für NURBS-Objekte gesteuert.

• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > Rollout "Allgemein" > Schaltfläche "Relationaler Stapel"

Wenn Relationaler Stapel aktiviert ist, führt NURBS vollständiges relationales Modellieren mit dem Modifikatorstapel durch. Wenn diese Schaltfläche deaktiviert ist (Vorgabe), werden mit dem Modifikatorstapel Oberflächen in unabhängige KS-Oberflächen umgewandelt, bevor Modifikatoren zugewiesen werden. Oberflächen im Stapel reagieren nicht relational. Wenn das NURBS-Modell keine abhängigen Oberflächen enthält, reagiert es im Stapel in der gleichen Weise, unabhängig von den Einstellungen für "Relationaler Stapel". Das Ergebnis wird jedoch noch schneller angezeigt, wenn "Relationaler Stapel" deaktiviert ist.

Wenn "Relationaler Stapel" deaktiviert ist, müssen die Daten aus dem relationalen Modell nicht kopiert und die relationalen Oberflächen nicht berechnet werden. Dadurch wird die Funktion stark beschleunigt.

Tipp: Sie können die Funktion noch weiter beschleunigen, indem Sie Oberflächen als schattierte Gitter anzeigen (siehe Anzeigesteuerelemente für NURBS-Modelle). Wenn "Relationaler Stapel" deaktiviert und "Schattiertes Gitter" gewählt ist, wirken NURBS-Objekte ebenso gut auf den Stapel wie Netzobjekte.

Prozeduren

So arbeiten Sie mit nicht relationalen NURBS-Oberflächen:

1. Stellen Sie sicher, dass "Relationaler Stapel" deaktiviert und "Schattiertes Gitter" gewählt ist.
2. Legen Sie die Modifikatoren und die Animation fest.
3. Wenn das Modell nur unabhängige KS-Oberflächen aufweist, können Sie es nun rendern. Enthält es relationale Oberflächen wie Verschmelzungen oder Erhebungen, müssen Sie vor dem Rendern das NURBS-Modell unten im Stapel wählen und "Relationaler Stapel" aktivieren.

   Wenn Sie wieder zum oberen Ende des Modifikatorstapels zurückkehren, ist die Leistung zwar verlangsamt, aber abhängige Oberflächen sind präzise. Das geänderte NURBS-Modell wirkt hier anders als mit dem nicht relationalen Stapel. Normalerweise ist der Unterschied im Erscheinungsbild nicht groß, aber der nicht relationale Stapel kann Mängel wie Risse zwischen Verschmelzungsoberflächen aufweisen.
