Extrusionsfläche

Eine Extrusionsfläche wird aus einem Kurven-Unterobjekt extrudiert. Sie ähnelt einer mit dem Modifikator "Extrudieren" erstellten Oberfläche. Der Vorteil besteht darin, dass ein Extrusions-Unterobjekt zu dem NURBS-Modell gehört, sodass Sie es zum Konstruieren anderer Kurven- und Oberflächen-Unterobjekte verwenden können.

Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > Rollout "Oberflächen erstellen" > Bereichsfeld "Abhängige Oberflächen" > Extrudieren
Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > NURBS-Erstellungsgruppe > (Extrusionsfläche erstellen)

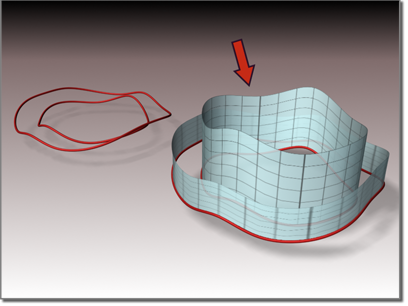

Eine aus einer Kurve extrudierte Oberfläche

Vorgehensweise

So erstellen Sie eine Extrusionsfläche

Das NURBS-Objekt muss mindestens eine Kurve enthalten.

Aktivieren Sie in der NURBS-Erstellungsgruppe (Extrusionsoberfläche erstellen).
Bewegen Sie den Cursor über die zu extrudierende Kurve, und ziehen Sie, um den Anfangsbetrag festzulegen.
Laut Vorgabe wird die Oberfläche entlang der lokalen Z-Achse des NURBS-Modells extrudiert. Ein Gizmo (Vorgabefarbe Gelb) gibt die Extrusionsrichtung an. Durch Transformieren des Gizmos der Extrusionsfläche wird die Richtung der Extrusion geändert, wodurch Sie entlang einer Achse extrudieren können, die nicht an einer lokalen Koordinatenachse ausgerichtet ist.

Mit der Option "Normalen umkehren" können Sie die Oberflächennormalen beim Erstellen umkehren. (Nach dem Erstellen können Sie die Normalen mit den Steuerelementen des Rollouts "Oberfläche allgemein" umkehren.)
Stellen Sie die Extrusionsparameter ein.

Benutzeroberfläche

Während ein Extrusions-Unterobjekt ausgewählt ist, wird unten in der Modifikatorgruppe ein Rollout mit den Extrusionsparametern angezeigt.

Rollout "Extrusionsfläche" (bei Erstellung)

Betrag

Der Abstand in der aktuellen 3ds Max-Einheit, um den die Oberfläche von der übergeordneten Kurve extrudiert ist.

Dieser Parameter kann animiert werden.

Bereich "Richtung"

X, Y und Z: Hiermit können Sie die Achse für die Extrusion auswählen. Vorgabe = Z.

Anfangspunkt

Passt die Position des Anfangspunkts der Kurve an. Dadurch können unerwünschte Verdrehungen oder Verformungen in der Oberfläche vermieden werden.

Dieses Steuerelement ist deaktiviert, wenn die Kurve nicht geschlossen ist.

Der Anfangspunkt wird als blauer Kreis dargestellt.

Normalen umkehren

Sie können die Oberflächennormalen während der Erstellung umkehren. (Nach dem Erstellen können Sie die Normalen mit den Steuerelementen des Rollouts "Oberfläche allgemein" umkehren.)

Verschließen

Wenn diese Option aktiviert ist, generiert die Software zwei Oberflächen, die die Enden der Extrusion schließen. Während diese angezeigt werden, behält die Software die Verschlussflächen so bei, dass sie den Dimensionen der Extrusionsfläche entsprechen. Die übergeordnete Kurve muss geschlossen sein.

Dieses Kontrollkästchen wird nur im Rollout "Erstellen" angezeigt. Wenn Sie später die Verschlüsse entfernen möchten, markieren Sie sie als Oberflächen-Unterobjekte, und löschen Sie sie. Extrusionsverschlüsse sind eher als Verkürzung des Arbeitsablaufs anzusehen denn als Eigenschaft (oder Parameter) von extrudierten Oberflächen.

Wenn Sie die Normale eines Extrusionsverschlusses umkehren möchten, markieren Sie sie als Oberflächen-Unterobjekt, und wählen Sie im Rollout "Fläche allgemein" die Option "Normalen umkehren".

Rollout "Extrusionsfläche" (bei Änderungen)

Betrag: Der Abstand in der aktuellen 3ds Max-Einheit, um den die Oberfläche von der übergeordneten Kurve extrudiert ist.

Bereich "Richtung"

X, Y und Z: Hiermit können Sie die Achse für die Extrusion auswählen. Vorgabe = Z.

Anfangspunkt

Passt die Position des Anfangspunkts der Kurve an. Dadurch können unerwünschte Verdrehungen oder Verformungen in der Oberfläche vermieden werden.

Dieses Steuerelement ist deaktiviert, wenn die Kurve nicht geschlossen ist.

Der Anfangspunkt wird als blauer Kreis dargestellt.

Basiskurve ersetzen

Ermöglicht Ihnen das Ersetzen der übergeordneten Kurve. Klicken Sie auf diese Schaltfläche, und wählen Sie die neue Oberfläche aus, auf der die extrudierte Oberfläche basieren soll.
