Eine mehrseitige Verschmelzungsoberfläche ist eine Oberfläche, die die von drei oder vier anderen Kurven- bzw. Oberflächen-Unterobjekten definierten Kanten "ausfüllt". Im Gegensatz zu regelmäßigen, zweiseitigen Verschmelzungsoberflächen müssen die Kanten der Kurven oder Oberflächen eine geschlossene Schleife formen (d. h., sie müssen die Öffnung, die von der mehrseitigen Verschmelzungsoberfläche verschlossen wird, vollständig umgeben).
-
Wählen Sie ein NURBS-Objekt aus. >
Modifikatorgruppe > Rollout "Oberflächen erstellen" > Bereichsfeld "Abhängige Oberflächen" > N-Verschmelzung
-
Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > NURBS-Erstellungsgruppe > (Mehrseitige Verschmelzungsfläche erstellen)

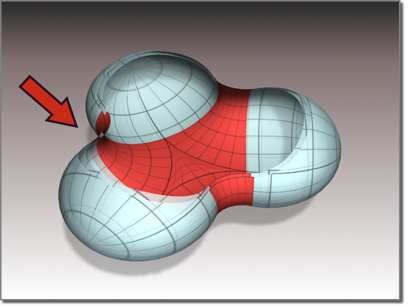

Mehrseitige Verschmelzungsoberflächen zwischen drei anderen Oberflächen
Tipp: Wenn keine mehrseitige Verschmelzungsoberfläche erstellt werden kann, verschmelzen Sie die Punkte oder KS an den Ecken, an denen sich die Oberflächen treffen. Aufgrund von Rundungsfehlern funktioniert der Objektfang bei Ecken manchmal nicht.
Vorgehensweise
So erstellen Sie eine mehrseitige Verschmelzungsoberfläche
- Aktivieren Sie in der NURBS-Erstellungsgruppe (Mehrseitige Verschmelzungsoberfläche erstellen).
- Klicken Sie nacheinander auf die drei oder vier Oberflächenseiten bzw. -kurven, die die Öffnung umgeben.
Sie können die Normalen einer mehrseitigen Verschmelzungsoberfläche während der Erstellung umkehren.
- Drücken Sie die rechte Maustaste, um die Erstellung zu beenden.3ds Max erstellt
eine neue Oberfläche, die die Öffnung bedeckt.
Benutzeroberfläche
Mehrseitige Verschmelzungsoberflächen verfügen nur über die Parameter des Rollouts "Oberfläche allgemein".
