MRechteck-Spline

Mithilfe der Option "MRechteck" können Sie geschlossene Konturobjekte aus zwei konzentrischen Rechtecken erstellen. Jedes Rechteck besteht aus vier Scheitelpunkten. MRechteck entspricht in etwa dem Hilfsmittel "Ring", mit der Ausnahme, dass statt Kreisen Rechtecke verwendet werden.

• Erstellungsgruppe > (Konturen) > Erweiterte Splines > Rollout "Objekttyp" > MRechteck
• Vorgabe-Menü: Menü Erstellen > Erweiterte Konturen > MRechteck
• Alternatives Menü: Menü Objekte > Erweiterte Konturen > MRechteck

MRechteck ist eine Abkürzung für ein von einer "Mauer umgebenes Rechteck".

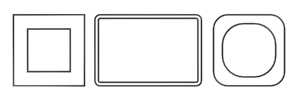

Beispiel für MRechteck

Tipp: Beim Erstellen eines MRechteck-Splines können Sie mit der Maus das Ansichtsfenster zwischen den Schritten schwenken und umkreisen. Um das Ansichtsfenster zu schwenken, ziehen Sie mit der mittleren Maustaste oder führen einen Bildlauf mit dem Mausrad durch. Um das Ansichtsfenster zu umkreisen, halten Sie ALT gedrückt und ziehen Sie mit der mittleren Maustaste oder drehen Sie das Mausrad.

Prozeduren

So erstellen Sie ein MRechteck:

1. Wechseln Sie zur Erstellungsgruppe, und aktivieren Sie (Formen).
2. Öffnen Sie die Liste "Konturen", und wählen Sie "Erweiterte Splines".
3. Klicken Sie auf "MRechteck".
4. Ziehen Sie die Maus bei gedrückter Maustaste und lassen Sie die Maustaste los, um das äußere Rechteck zu definieren.
5. Ziehen Sie die Maus und klicken Sie, um das innere Rechteck festzulegen.

Benutzeroberfläche

Rollouts "Rendern" und "Interpolation"

Diese Parameter gelten für die meisten auf Splines basierenden Konturen. Weitere Informationen finden Sie unter Rollout Rendern und Rollout Interpolation.

Rollout Erstellungsmethode

Für MRechteck kann zwischen den Vorgabeerstellungsmethoden Mittelpunkt oder Kante gewählt werden. Weitere Informationen finden Sie unter Rollout Erstellungsmethode.

Rollout "Tastatureingabe"

Erstellt einen WRechteck-Spline über die Tastatur. Verwenden Sie die X/Y/Z-Einstellungen, um den Mittelpunkt anzugeben, und die verbleibenden Parameter, um die Bemaßungen festzulegen. Klicken Sie dann auf "Erstellen". Nach dem Erstellen der Spline können Sie über die Steuerelemente des Rollouts "Parameter" die Einstellungen anpassen (siehe unten).

Rollout Parameter

Länge

Höhe des MRechteck-Abschnitts.

Breite

Breite des MRechtecks-Abschnitts.

Dicke

Dicke der Wände des MRechtecks.

Eckabrundungen synchronisieren

Wenn diese Option aktiviert ist, steuert die Option "Eckradius 1" den Radius der inneren und der äußeren Ecke des MRechtecks. Außerdem behält sie die Dicke des Schnitts bei. Vorgabe = Aktiviert.

Eckradius 1

Radius aller vier inneren und äußeren Ecken des Abschnitts.

Wenn die Option "Eckabrundungen synchronisieren" deaktiviert ist, steuert diese Option den Radius der vier äußeren Ecken der Kontur.

Eckradius 2

Radius der vier inneren Ecken.

Eckradius 2 ist nur verfügbar, wenn "Eckabrundungen synchronisieren" deaktiviert ist.

Anmerkung: Gehen Sie beim Anpassen dieser Einstellungen sehr vorsichtig vor. Die Beziehungen zwischen den einzelnen Einstellungen sind in keiner Weise beschränkt. Es ist daher möglich, für den inneren Radius (Eckradius 2) einen größeren Wert als die Länge und Höhe der Seiten einzustellen.
