Ei

Verwenden Sie die Option Ei, um eine Eiform zu erstellen.

• Erstellungsgruppe > (Konturen) > Splines > Rollout "Objekttyp" > Ei
• Vorgabe-Menü: Menü Erstellen > Konturen > Ei
• Alternatives Menü: Menü Objekte > Konturen > Ei

Tipp: Beim Erstellen eines Ei-Splines können Sie mit der Maus das Ansichtsfenster zwischen den Schritten schwenken und umkreisen. Um das Ansichtsfenster zu schwenken, ziehen Sie mit der mittleren Maustaste oder führen einen Bildlauf mit dem Mausrad durch. Um das Ansichtsfenster zu umkreisen, halten Sie ALT gedrückt und ziehen Sie mit der mittleren Maustaste oder drehen Sie das Mausrad.

Die Eiform ist eine ovale Form mit nur einer Symmetrieachse.

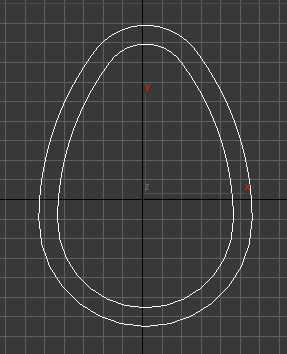

Ein vollständiger Ei-Spline

Der Ei-Spline wird teilweise zur Verfügung gestellt, um die Funktion Autodesk Civil View-Rohrleitungsnetz zu unterstützen.

Vorgehensweise

So erstellen Sie einen Ei-Spline:

1. Wechseln Sie zur Erstellungsgruppe, und aktivieren Sie (Formen).
2. Klicken Sie auf Ei.
3. Ziehen Sie vertikal in einem Ansichtsfenster, um die Anfangsmaße des Eis festzulegen. Ziehen Sie horizontal, um die Ausrichtung der Eis (den Winkel) zu ändern.
4. Lassen Sie die Maustaste los.

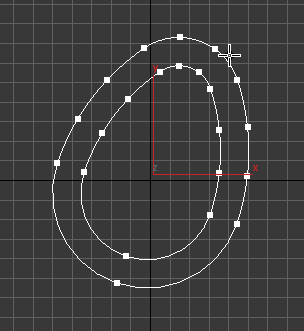

   Ein Ei-Spline während der Erstellung

   Wenn Sie vor dem Erstellen des Eis die Option Umriss deaktivieren, wird dadurch die Erstellung der Eiform abgeschlossen.

5. Ziehen Sie erneut, um die Anfangsposition des Umrisses festzulegen, und klicken Sie dann, um die Erstellung des Eis abzuschließen.

Benutzeroberfläche

Rollouts "Rendern" und "Interpolation"

Diese Parameter gelten für die meisten auf Splines basierenden Konturen. Weitere Informationen finden Sie unter Rollout Rendern und Rollout Interpolation.

Rollout "Tastatureingabe"

Erstellt einen Ei-Spline über die Tastatur. Verwenden Sie die X/Y/Z-Einstellungen, um den Mittelpunkt anzugeben, und die verbleibenden Parameter, um die Längen- und Breitengrenzen festzulegen. Klicken Sie dann auf Erstellen. Nach dem Erstellen des Splines können Sie über die Rollout-Steuerelemente Parameter die Einstellungen anpassen (siehe unten).

Rollout Parameter

Länge

Legt die Länge des Eis fest(die lange Achse).

Breite

Legt die Breite des Eis fest(die kurze Achse).

Umriss

Wenn diese Option aktiviert ist, wird ein Umriss erstellt, der eine zusätzliche von der Hauptkontur abgesetzte Eiform darstellt. Vorgabe = Aktiviert.

• Dicke Wenn die Option Umriss aktiviert ist, wird der Versatz zwischen der Eiform und dem Umriss mit dieser Einstellung festgelegt.

Winkel

Legt den Winkel des Eis fest, d. h. die Drehung um die lokale Z-Achse der Kontur. Wenn die Größe des Winkels 0,0 beträgt, ist die Länge des Eis vertikal, mit dem schmalen Ende oben.
