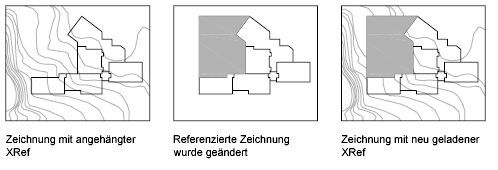

Wenn Sie eine Zeichnung öffnen, werden alle Zeichnungsreferenzen (XRef-Dateien) automatisch aktualisiert. Sie können XRef-Dateien auch aktualisieren, wenn Sie sicherstellen möchten, dass in Ihrer Zeichnung die aktuellen Versionen angezeigt werden.
Wenn Sie eine Zeichnung öffnen, werden alle XRef-Dateien automatisch aktualisiert. Über die Option Neuladen auf der Palette Referenzen können Sie jederzeit XRef-Dateien aktualisieren, um sicherzustellen, dass die aktuellsten Versionen in Ihrer Zeichnung angezeigt werden.
Wenn Sie eine extern referenzierte Zeichnung in einer Netzwerkumgebung ändern und speichern, können andere Benutzer sofort auf Ihre Änderungen zugreifen, indem sie die XRef-Dateien erneut in ihre geöffneten Zeichnungen laden.
Benachrichtigung über geänderte XRef-Dateien
Wenn Sie einer Zeichnung XRef-Dateien zuordnen, überprüft das Programm regelmäßig, ob sich die referenzierten Dateien seit dem letzten Laden bzw. Neuladen der XRef-Dateien geändert haben. Die Systemvariable XREFNOTIFY steuert die XRef-Benachrichtigung.
Wenn sich eine referenzierte Datei geändert hat, wird vorgabemäßig eine Sprechblasen-Benachrichtigung in der Nähe der linken unteren Ecke des Zeichnungsfensters angezeigt. Klicken Sie auf die Verknüpfung in der Sprechblase, um die geänderten XRef-Dateien neu zu laden.
Wenn Änderungen vergleichen aktiviert ist, wird die XRef-Datei mit der Referenzzeichnung verglichen, und die Vergleichsergebnisse werden in der aktuellen Zeichnung angezeigt. Wenn Sie den Vergleich schließen, wird die XRef-Datei neu geladen.
Das Programm überprüft vorgabemäßig alle fünf Minuten, ob XRef-Dateien geändert wurden. Sie können die Anzahl der Minuten zwischen den Überprüfungen jedoch ändern, indem Sie die Systemvariable XNOTIFYTIME mithilfe des Befehls (setenv "XNOTIFYTIME" " n ") ändern, wobei n die Anzahl der Minuten zwischen 1 und 10080 (sieben Tage) angibt.
Vergleichen einer XRef-Datei
Sie können eine XRef-Datei jederzeit mit der Referenzzeichnungsdatei vergleichen. Klicken Sie mit der rechten Maustaste auf eine XRef-Datei im Referenzmanager, und wählen Sie eine der Vergleichsoptionen aus. Unterschiede werden in der aktuellen Zeichnung farbig und anhand von Revisionswolken hervorgehoben.
Aktualisieren von XRef-Dateien bei aktivierter Option Laden bei Bedarf
Wenn beim Laden oder Neuladen von XRef-Dateien Laden bei Bedarf aktiviert ist
- Wenn die Systemvariable LOADCTL auf 1 eingestellt ist, bleibt die referenzierte Zeichnung geöffnet und wird gesperrt. Kein anderer Benutzer kann die referenzierte Zeichnung ändern.
- Wenn XLOADCTL auf 2 eingestellt ist, wird eine temporäre Kopie der zuletzt gespeicherten Version der referenzierten Datei geöffnet und gesperrt. Andere Benutzer können die referenzierte Zeichnung öffnen und ändern.
