Übung 2: Zuordnen der Anmerkung zu Zeichnungsobjekten

Verwenden Sie die in der vorherigen Übung erstellte Anmerkungsvorlage, um Instanzen der Anmerkung in die Zeichnung einzufügen. Für jedes Zeichnungsobjekt, für das Daten zur Geschwindigkeitsbegrenzung in der Objektdatentabelle vorliegen, wird ein eigener Wert für die Geschwindigkeitsbegrenzung angezeigt.

Anmerkung: In dieser Übung wird die Karte verwendet, die Sie in Übung 1: Erstellen einer Anmerkungsvorlage bearbeitet haben.

So ordnen Sie die Anmerkung Zeichnungsobjekten zu

1. Wählen Sie einige Straßen in der Zeichnung aus, indem Sie darauf klicken.

   Wählen Sie für den Zweck dieser Übung einige Straßen um das Kleeblatt in der Mitte der Stadt herum aus.

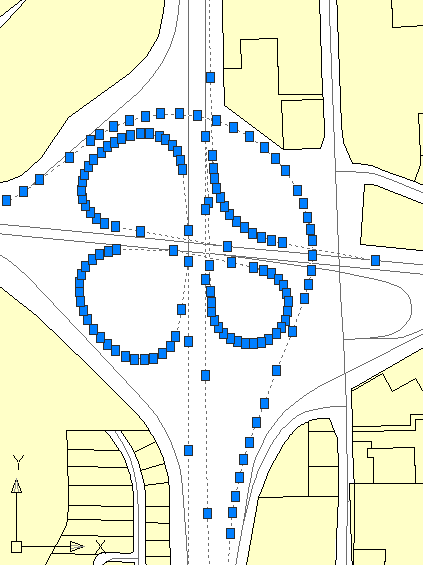

   Wählen Sie Straßen um das Kleeblatt herum aus.

2. Klicken Sie auf Registerkarte beschriften Gruppe Kartenanmerkung Einfügen.

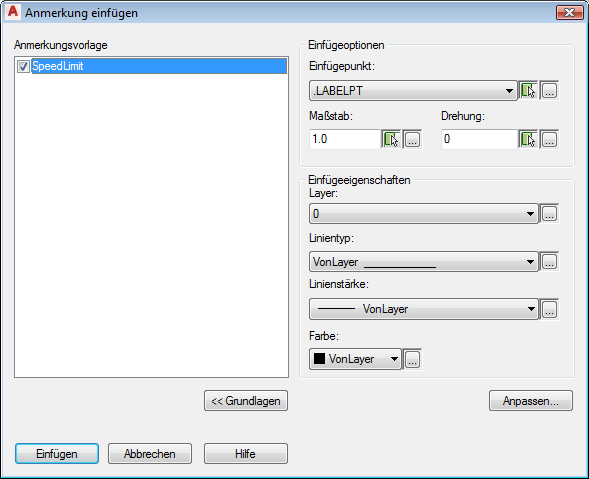

3. Wählen Sie im Dialogfeld Anmerkung einfügen unter Anmerkungsvorlage SpeedLimit aus.


   Alle weiteren, für die Zeichnung definierten Anmerkungsvorlagen würden hier ebenfalls aufgeführt.

4. Klicken Sie auf Einfügen.

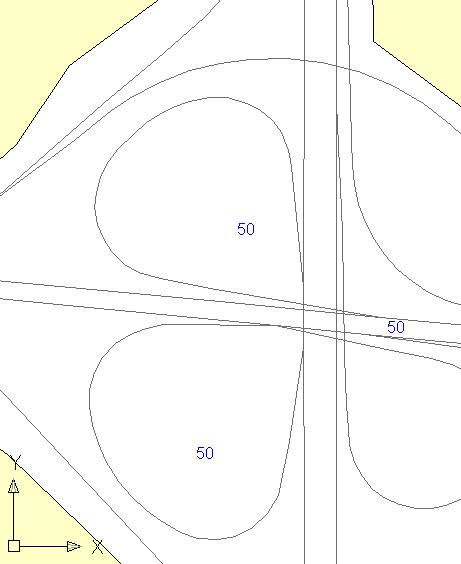

   Basierend auf den zu den Straßenobjekten gehörigen Objektdaten werden neben den einzelnen Straßen Werte für die Geschwindigkeitsbegrenzung in blau eingefügt.

5. Klicken Sie auf Speichern unter, um die Zeichnung unter einem neuen Namen zu speichern.

   Notieren Sie sich den Namen und den Speicherort der Zeichnung. Sie werden diese Zeichnung später schließen und erneut öffnen.

Um diese Übungslektion fortzusetzen, gehen Sie zu Übung 3: Hinzufügen eines statischen Textlabels.
