Wenn Sie im Formular Verbinder unter Typ die Option Feder auswählen, stehen die folgenden Abschnitte zur Verfügung:
- Zu Analyse hinzufügen: Wenn Sie dieses Kontrollkästchen aktivieren, wird dieser Feder-Verbinder automatisch unter Verbinder zum aktuellen Zweig Analyse der Strukturansicht hinzugefügt.
- Verbinderelement: Hiermit können mehrere Federelemente mit dem aktuellen Verbindernamen definiert werden. Beachten Sie, dass eine fixierte Feder nur einen Endpunkt hat.
- Wählen Sie zwei Endpunkte des Verbinders aus.
Koordinatensystem des Federelements

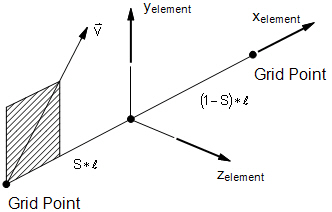

Definition des Federelements bei Versatz S1, S2 und S3
- Wählen Sie zwei Endpunkte des Verbinders aus.
- Anzeigeoptionen: Hier können Sie die Anzeigeoptionen des Feder-Verbinders bearbeiten.
- GE: Definiert den elementaren Dämpfungskoeffizienten, der verwendet werden soll, wenn in einer dynamischen Analyse die elementare Dämpfung zum Einsatz kommt.
- Koordinatensystem: Sie können benutzerdefinierte Koordinatensysteme erstellen, um die Richtung der Steifigkeit zu definieren.
- Fixierte Feder: Wählen Sie diese Option für einen Feder-Verbinder, der an einem einzelnen Endpunkt angebracht ist.
- Erweiterte Optionen: Klicken Sie darauf, um die folgenden Optionen ein- oder auszublenden:
- Spannungswiederherstellungs-Koeffizient/Dehnungswiederherstellungs-Koeffizient: Koeffizienten für die Übersetzung/Drehung werden zur Spannungs- und Dehnungswiederherstellung verwendet, wenn der Wert sich von einem Einheitenwert unterscheidet. Diese werden in der Regel nie geändert.
- Steifigkeit/Dämpfung: Hier können Sie Richtungswerte für die Steifigkeit und die Dämpfung angeben. Richtungen werden im vorgegebenen Koordinatensystem des Bauteils definiert, sofern nicht anders angegeben. 123 entsprechen den Freiheitsgraden der Übersetzung, und 456 entsprechen den Freiheitsgraden der Drehung.
