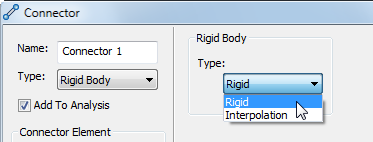

Wenn Sie die Option Steifer Körper unter Typ in der linken Hälfte des Formulars Verbinder auswählen, haben Sie die Wahl zwischen zwei Untertypen steifer Körper. Wählen Sie diese Option im Dropdown-Menü Typ im Abschnitt Steifer Körper in der rechten Hälfte des Dialogfelds aus.
Die Darstellungen des Dialogfelds Verbinder weichen zwischen den beiden Typen steifer Körper geringfügig voneinander ab. Insbesondere ändern sich im Abschnitt Verbinderelement die Namen der Auswahlfelder (Abhängige Objekte und Unabhängiger Scheitelpunkt/Punktfür den steifen Typ und Elemente mit mittleren und Referenz Knoten/Punkt für den Interpolationsstil).

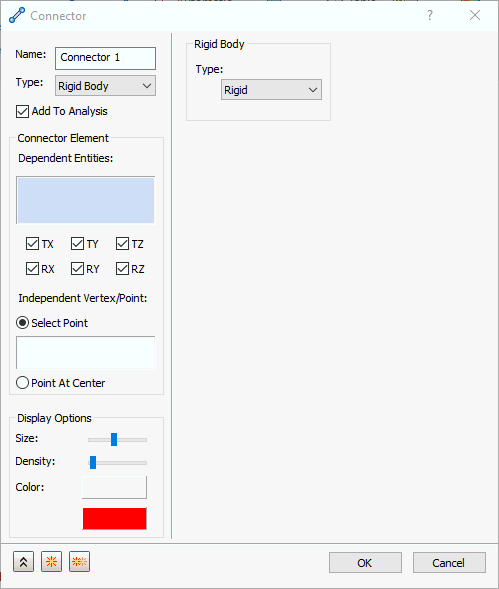

Dialogfeld Verbinder, Steife Körper, Typ = steif:
Dialogfeld Verbinder, Steife Körper, Typ = Interpolation:
-
Typ:
- Steif: Definiert RBE2-Elementtypen (vollständig steif).
- Interpolation: Definiert RBE3-Elementtypen (Interpolation). Wird in der Regel zur Verteilung von Lasten verwendet.
Gehen Sie bei der Definition von vollständig steifen Elementen (RBE2) und Interpolationselementen (RBE3) vorsichtig vor. Eine fehlerhafte Erstellung kann zu schwerwiegenden Fehlern führen.
Bei Verwendung von RBE2-Elementen bewegen sich abhängige Elemente genau wie unabhängige Elemente. Bei Verwendung von RBE3-Elementen entspricht die Verschiebung der Referenzknoten der gewichteten Durchschnittsverschiebung der Elemente, die unter Elemente mit mittleren festgelegt sind.
- Zu Analyse hinzufügen: Wenn Sie dieses Kontrollkästchen aktivieren, wird dieser Steife-Körper-Verbinder automatisch unter Verbinder zum aktuellen Zweig Analyse der Strukturansicht hinzugefügt.
- Abschnitt Verbinderelement: Hiermit können mehrere steife Elemente mit dem aktuellen Verbindernamen definiert werden.
- Kontrollkästchen für Freiheitsgrade (Degrees of Freedom, DOF) (TX, TY, TZ, RX, RY und RZ): Die aktiven Freiheitsgrade für die steifen Elemente (d. h. die Translations- und Rotationsrichtungen, in denen sie Festigkeit bieten). Vorgabemäßig sind alle sechs Freiheitsgrade aktiviert. Deaktivieren Sie die Translations- oder Rotationsfreiheitsgrade, in denen Sie eine relative Bewegung zwischen dem unabhängigen/Referenzpunkt und den abhängigen Elementen/Elementen mit mittleren ermöglichen möchten.
- Wenn Typ = steif, dann legen Sie Folgendes fest:
- Abhängige Objekte und
- Unabhängiger Scheitelpunkt/Punkt.
- Wenn Typ = Interpolation, dann legen Sie Folgendes fest:
- Elemente mit mittleren und
- Referenz Scheitelpunkt/Punkt.
- Anzeigeoptionen: Hier können Sie Größe, Dichte und Farbe der Symbole des Steife-Körper-Verbinders im Modell bearbeiten.

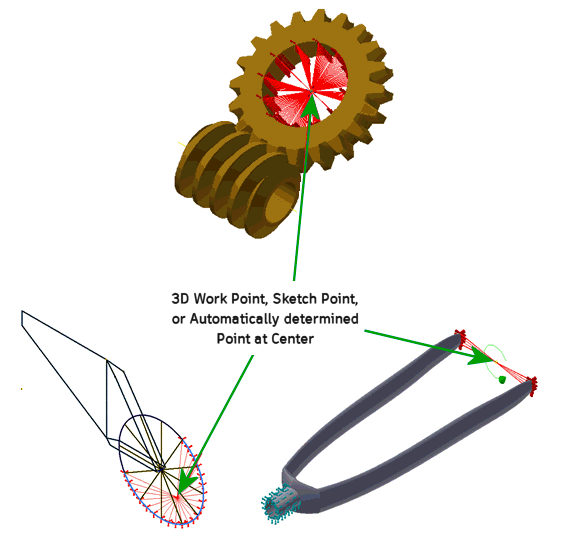

Beispiele für Steife-Körper-Verbinder:
