Klicken Sie in der mit der rechten Maustaste auf . Sie werden feststellen, dass Volumenkörperelemente nur im Baugruppenkontext ausgewählt werden können.

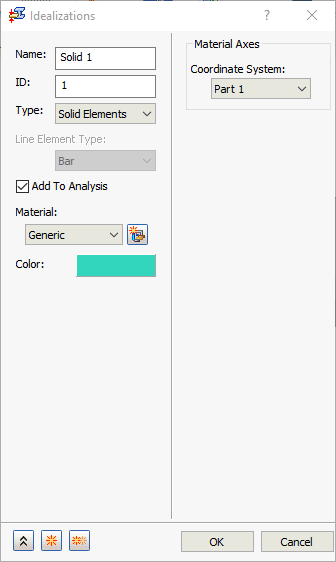

Einzelner Bauteilkontext:

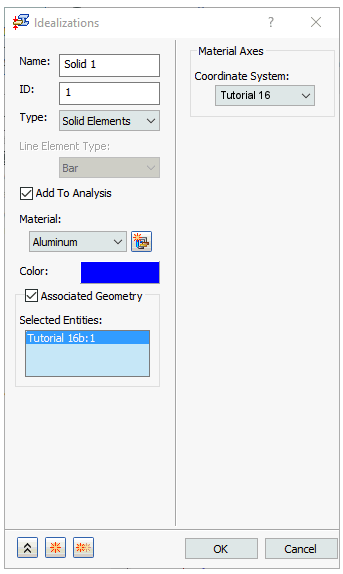

Baugruppenkontext
- Verknüpfte Geometrie: Diese Option ist nur für Baugruppen verfügbar. Der Volumenkörper-Elementtyp der Idealisierung wird auf Bauteilbasis angewendet. Wenn die Option Verknüpfte Geometrie NICHT aktiviert ist, wird die Idealisierung auf das gesamte Modell (alle Bauteile) angewendet. Aktivieren Sie diese Option, um eindeutige Idealisierungseigenschaften für die einzelnen Körper in der Baugruppe zu definieren. Wählen Sie die Körper aus, denen Sie die aktuellen Eigenschaften zuweisen möchten. Sie werden in der Liste Ausgewählte Elemente angezeigt.

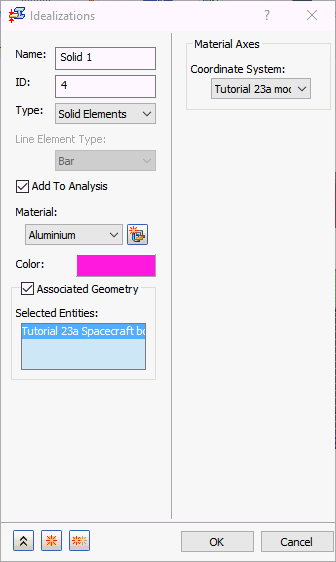

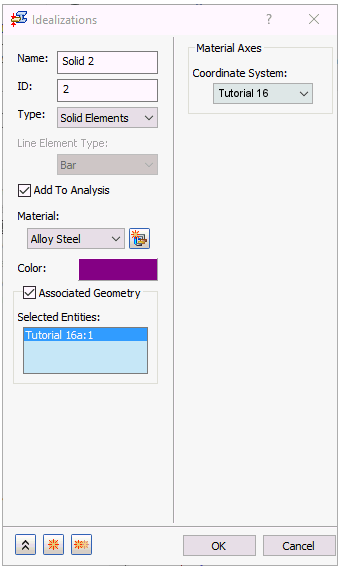

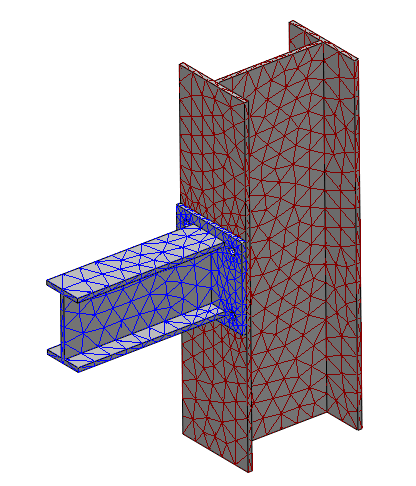

In den folgenden Beispielbildern wurden zwei verschiedene Materialien und Farben zwei verschiedenen Bauteilen einer Baugruppe zugewiesen:
- Materialachsen: Hier können Sie ein Material-Koordinatensystem für Elemente mit orthogonalem Material zuweisen. Sie können dem Material globale und benutzerdefinierte Koordinaten zuweisen.

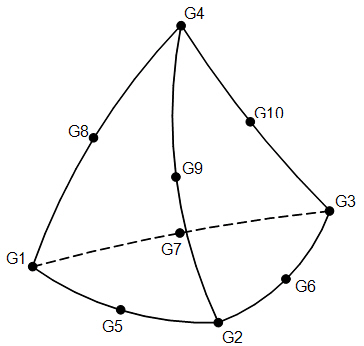

Verbindung von parabolischen Volumenkörper-Tetraederelementen:

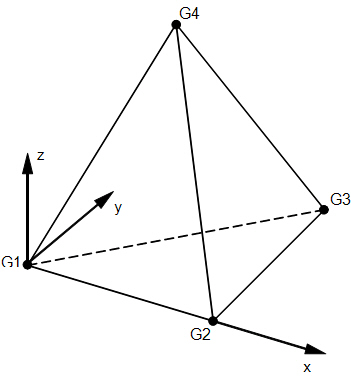

Koordinatensystem für Volumenkörperelemente:
Es wird dringend empfohlen, parabolische Tetraederelemente zu verwenden, um genaue Ergebnisse zu erzielen. Gehen Sie bei der Verwendung von linearen Tetraederelementen vorsichtig vor. Lineare Elemente können beispielsweise verwendet werden, um die Modellgröße in Bereichen zu reduzieren, in denen die Ergebnisse nicht von vorrangigem Interesse sind. Lineare Elemente können auch in Wärmeübertragungsanalysen verwendet werden, nicht jedoch für thermische Spannungsanalysen.
