Im Dialogfeld Parameter für Merkmalanpassung können Sie den Filter für außenliegende Punkte verwenden, um die Grenzlinie einer Auswahl zu steuern, wenn Sie z. B. unerwünschte Punkte in angrenzenden Merkmalen entfernen möchten.
PowerInspect bestimmt die Grenzlinienpunkte einer Auswahl, indem die Anzahl der Punkte innerhalb eines festgelegten Radius um jeden Punkt gezählt wird.
Sie können die folgenden Optionen einstellen:
- Verfahren - Legt fest, wie der Filter für außenliegende Punkte angewendet wird:
- Aktiviert wendet den Filter mithilfe des Radiuswerts an, den Sie im Radius-Feld eingeben.
- Deaktiviert wendet den Filter nicht an, wenn Punkte ausgewählt werden.
- Automatisch wendet den Filter an und bestimmt den zu verwendenden Radius und Anteil automatisch.
- Radius - Geben Sie einen Wert ein, um einen bestimmten Radius zu verwenden.
- Anteil - Legt den Prozentsatz der herauszufilternden Punkte fest.

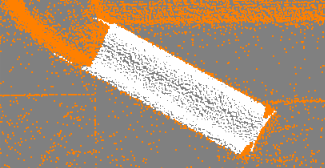

Im folgenden Beispiel wird eine Auswahl an Punkten für einen Zylinder gezeigt, wenn kein Filter für außenliegende Punkte angewendet wird:

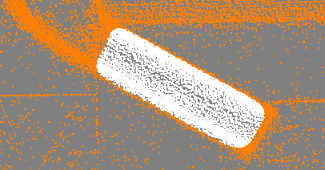

Wenn ein Filter angewendet wird (der Radius ist auf 5 eingestellt und der Anteil auf 10%), werden die unerwünschten Punkte entfernt:
