Restmaterial-Grenzlinie Rohteilmodell erstellen

Dieses Beispiel veranschaulicht, wie Sie ein Restmaterial-Grenzlinie Rohteilmodell erstellen. Dabei wird das Cowling.dgk Modell im Beispiele-Ordner verwendet.

1. Erstellen Sie einen Block und definieren Sie ein 10 mm Kugelfräser-Werkzeug .

   Stellen Sie sicher, dass der Block über die Oberkante des Modells hinausgeht.

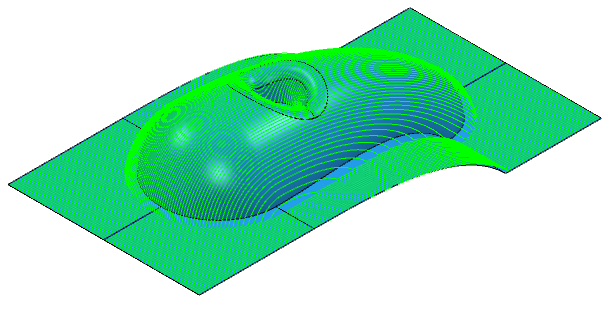

2. Legen Sie einen Raster-Schruppwerkzeugweg an.
3. Wählen Sie aus dem Rohteilmodelle-Kontextmenü die OptionRohteilmodell erstellen aus. Dadurch wird ein Rohteilmodell mit der Benennung 1 erstellt.
4. Gehen Sie im angezeigten Rohteilmodell-Dialog folgendermaßen vor:
   1. Ändern Sie den Bahnabstand-Wert zu 0,1.
   2. Klicken Sie auf Akzeptieren.
5. Wählen Sie aus dem Kontextmenü eines individuellen Rohteilmodells Folgendes aus:
   1. Wählen Sie die Option Anwenden > Aktiver Werkzeugweg zuerst. Dadurch werden der Block und der aktuell aktive Werkzeugweg zum Rohteilmodell hinzugefügt.
   2. Wählen Sie Berechnen aus.

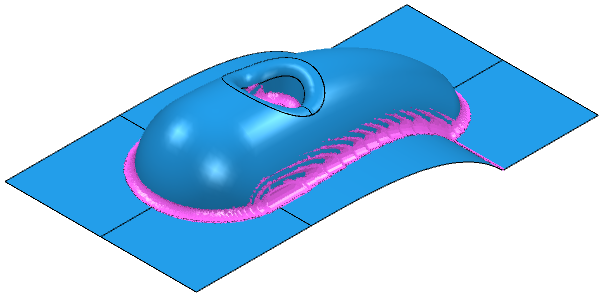

   3. Wählen Sie Darstellungsoptionen > Restmaterial anzeigen.



6. Erstellen Sie eine Grenzlinie, die auf diesem Rohteilmodell basiert. Wählen Sie im Grenzlinien-Kontextmenü die Option Grenzlinie erstellen > Restmaterial am Rohteilmodell. Dies zeigt den Restmaterial-Grenzlinie Rohteilmodell-Dialog an.
   1. Wählen Sie Stock Model 1 aus.
   2. Wählen Sie das Werkzeug aus, das Sie für die Grenzlinie verwenden möchten, in diesem Fall BN10.

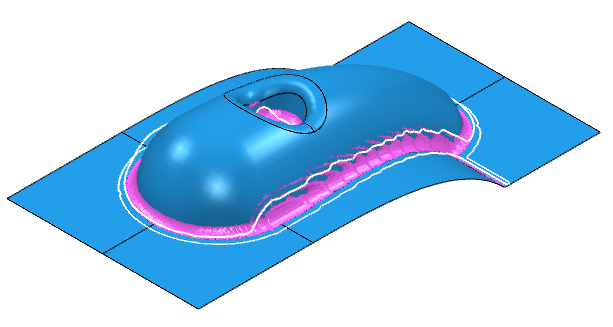

   3. Klicken Sie auf Anwenden, um die Grenzlinie zu erstellen.
