Dialogfeld Spirale

Verwenden Sie das Dialogfeld Spirale, um eine Spirale zu erstellen.

So öffnen Sie das Dialogfeld Spirale:

1. Klicken Sie auf die Kurveneditor-Registerkarte > Erstellen-Gruppe > Kurven > Spirale, wodurch eine Spirale an den Cursor angehängt wird.



2. Klicken Sie in das Grafikfenster, um die Mitte der Spirale zu lokalisieren.

Dieses Dialogfeld beinhaltet Folgendes:

• Startradius – Geben Sie den Radius am Anfang der Spirale ein, indem Sie entweder einen Wert eingeben oder grafisch wählen.

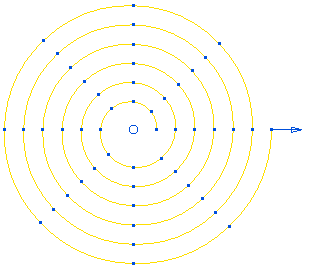

  Startradius von 0:



  Startradius von 10:



• Endradius – Geben Sie den Radius am Ende der Spirale ein, indem Sie entweder einen Wert eingeben oder grafisch wählen.



• Umdrehungen – Geben Sie die Anzahl der Umdrehungen in der Spirale ein.

  Anzahl Umläufe von 3:



  Anzahl Umläufe von 6:



• Punkte in jedem Umlauf – Geben Sie die Anzahl der Punkte in jeder Umdrehung ein.
• Richtung umkehren – Wählen Sie dies, um die Richtung der Spirale von Gegenuhrzeigersinn in Uhrzeigersinn zu ändern.

  Wenn Sie die Option Richtung umkehren wählen, findet folgende Umwandlung statt:



  in dieses:



Weitere Informationen finden Sie unter Spirale erstellen – Beispiel.
