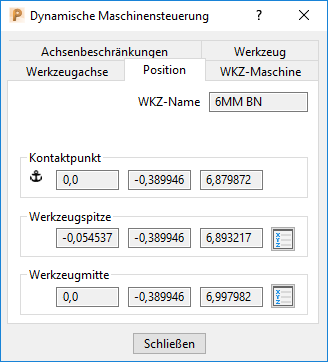

Die Position-Registerkarte im Dynamische Maschinensteuerung-Dialog zeigt die Werkzeugposition in den X-, Y- und Z-Achsen (relativ zur aktiven Arbeitsebene) an. Die Werte werden automatisch aktualisiert, wenn Sie die Ziehgriffe einsetzen, um die Werkzeugposition anzupassen.
Diese Registerkarte bietet folgende Optionen:
- WKZ-Name — Der Name des Werkzeugs.
- Kontaktpunkt — Zeigt den Kontaktpunkt zwischen dem Werkzeug und dem Modell an
. - Werkzeugspitze — Zeigt die Position der Werkzeugspitze an
. - Werkzeugmitte — Zeigt die Position der Werkzeugmitte an
.Das Werkzeugmitte-Feld wird nur dann angezeigt, wenn Sie ein Werkzeug mit einer kugelförmigen Spitze, wie z. B. ein Kugelwerkzeug, simulieren.
Ankerpunkt – Dieses Symbol zeigt an, welchen Punkt PowerMill aktuell als Drehmittelpunkt verwendet, wenn Sie die Werkzeugmaschine verschieben. Es erscheint in den folgenden Bereichen:- Kontaktpunkt — Wenn das Werkzeug Kontakt mit dem Modell hat.
- Werkzeugspitze — Wenn das Werkzeug keinen Kontakt zum Modell hat und das simulierte Werkzeug über eine nicht-kugelförmige Spitze verfügt, wie z. B. ein Torusfräser.
- Werkzeugmitte — Wenn das Werkzeug keinen Kontakt zum Modell hat und das simulierte Werkzeug über eine kugelförmige Spitze verfügt, wie z. B. ein Kugelwerkzeug.
Position — Klicken Sie, um den Position-Dialog zu öffnen. Das Dialogfeld ermöglicht es Ihnen, die Position des Werkzeugs zu definieren, indem Sie die Position der Spitze oder der Mitte des Werkzeugs festlegen. Sie können den Dialog verwenden, um die Werkzeugposition zu bestimmen, anstatt Ziehgriffe einzusetzen.
Tipp: Sie finden es möglicherweise hilfreich, die Ziehgriffe zum annähernden Festlegen der Werkzeugachse einzusetzen und dann die Position-Registerkarte zu verwenden, um die Werkzeugachse genauer einzustellen.
