Dieses Beispiel veranschaulicht, wie Sie Bohrungen ändern, die automatisch mithilfe der Option Bohrungen erstellen angelegt werden. Dabei wird das RetainerPlate.dgk Modell im Beispiele-Ordner verwendet.
- Wählen Sie einen Teil des Modells aus, inklusive einiger Bohrungen.
- Aus dem Bohr-Featuresets-Kontextmenü wählen Sie dann die Option Bohrungen erstellen aus.
Dies öffnet den Bohrung erstellen-Dialog.
- Im Bohrungen erstellen-Dialog:
- Wählen Sie für Erstellen aus die Option Modell aus.
- Wählen Sie die Option Verbundbohrungen erstellen aus.
- Wählen Sie Bohrungen nach Achse gruppieren ab.
- Wählen Sie Nach Erstellung ändern aus.
- Klicken Sie auf Anwenden.

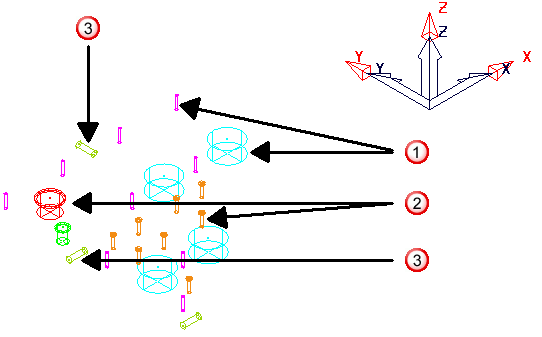

PowerMill erkennt die ausgewählten Bohrungen.
Standard-Bohrungen, bei denen die Z-Achse der Bohrung an der Z-Achse der Arbeitsebene ausgerichtet ist.
Verbundbohrungen, bei denen die Z-Achse der Bohrung an der Z-Achse der Arbeitsebene ausgerichtet ist.
Standard-Bohrungen, bei denen die Z-Achse der Bohrung nicht an der Z-Achse der Arbeitsebene ausgerichtet ist.
- Wählen Sie die Bohrung aus, die Sie ändern möchten.
Sie können Bohrungen auch grafisch ändern.

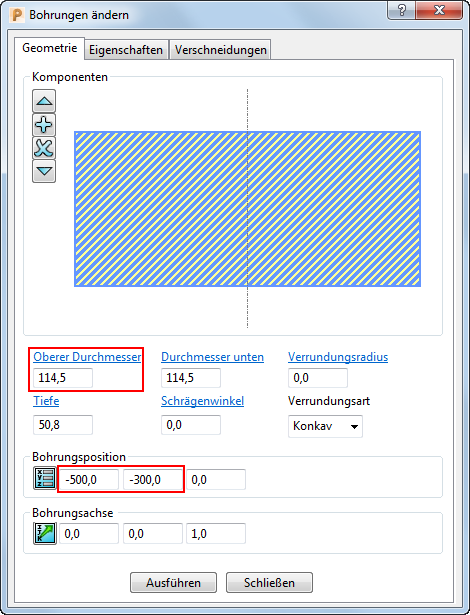

- Ändern Sie im Bohrungen ändern-Dialog die erforderlichen Felder, in diesem Fall den Oberen Durchmesser sowie die X- und Y-Koordinaten.
Das Modifizieren des Oberen Durchmessers führt zum automatischen Aktualisieren des Unteren Durchmessers.
Wenn Sie eine Verbundbohrung ändern, wählen Sie die entsprechende Komponente im grafischen Bereich des Dialogfelds aus (die gewählte Komponente wird dabei schraffiert dargestellt), und ändern Sie dann die entsprechenden Werte.
Bei Auswahl einer Bohrung, bei der die Z-Achse der Bohrung nicht an der Z-Achse der Arbeitsebene ausgerichtet ist, werden die Bohrungsposition-Koordinaten relativ zur aktiven Arbeitsebene statt zur Arbeitsebene der Bohrung angezeigt. In diesem Fall wird
zum Dialog hinzugefügt. Durch Zeigen des Cursors auf werden weitere Informationen angezeigt.
