Ein Projekt spiegeln – Beispiel

So spiegeln Sie ein Projekt:

1. Klicken Sie auf die Start-Registerkarte > Hilfsprogramme-Gruppe > Projekt spiegeln, um das Dialogfeld Projekt spiegeln zu öffnen.
2. Wählen Sie eine Arbeitsebene aus der Liste aus. Diese Option stellt das Koordinatensystem dar, entlang dem Sie das Projekt spiegeln möchten. Wählen Sie in diesem Beispiel 2 aus der Arbeitsebene-Liste aus.

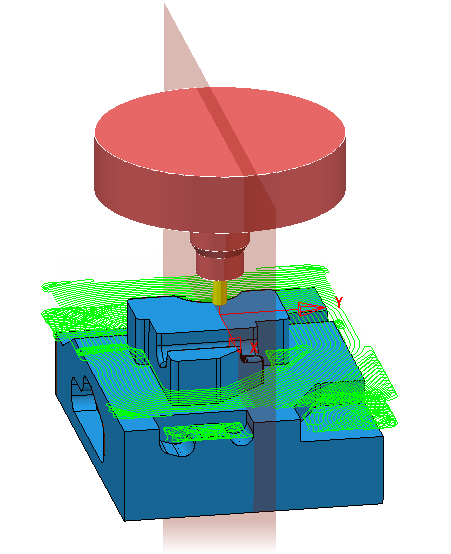

   Dadurch wird die Arbeitsebene auf dem Modell angezeigt.



3. Wählen Sie Berechnen aus, damit Werkzeugwege und Grenzlinien automatisch berechnet werden.
4. Klicken Sie auf Umformen. Im Status-Bereich des Dialogs wird der Fortschritt der Umformung angezeigt.

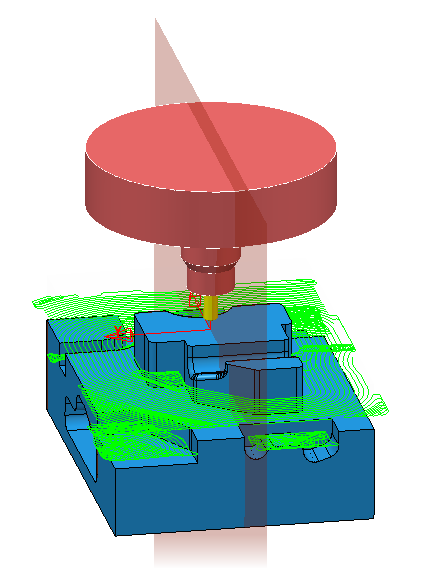

5. Das gespiegelte Projekt wird im Grafikfenster angezeigt.
