Setzen Sie die Optionen auf der An-/Wegfahrwegverlängerungen-Seite folgendermaßen ein:
- Fügen Sie bestehenden Anfahrwegen einen neuen Anfahrweg hinzu.
Diese Optionen sind nicht für Vortex-Werkzeugwege verfügbar.
- Fügen Sie bestehenden Wegfahrwegen einen weiteren Wegfahrweg hinzu.
Anfahrwegverlängerung
Auswahl – Wählen Sie den Bewegungstyp für den verlängerten Anfahrweg aus.
Lineare Bewegung — Geben Sie die Länge der Verlängerungsbewegung des Anfahrweges ein, die sich tangential zum Bogen befindet. Diese Option ist nur verfügbar für die Auswahl von: Flächennormaler Bogen, Vertikalbogen, Horizontalbogen, Horizontalbogen links und Horizontalbogen rechts.

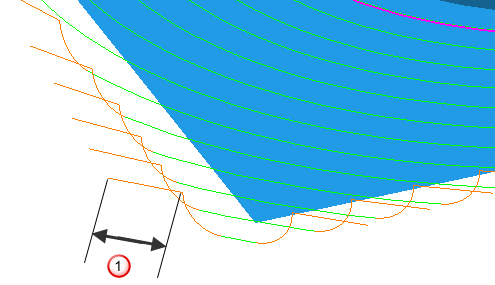

Erweiterung von Vertikalbogen, eine Lineare Bewegung von 10 und ein Winkel von 0. An-/Wegfahrwege von Vertikalbogen.
Winkel — Geben Sie den Winkel der Verlängerungsbewegung des Anfahrweges relativ zum letzten Werkzeugwegelement ein. Diese Option ist nur verfügbar für die Auswahl von: Flächennormaler Bogen, Vertikalbogen, Horizontalbogen, Horizontalbogen links, Horizontalbogen rechts und Gerade.
- Winkel von 0
.

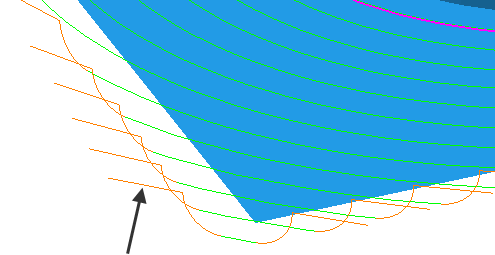

Verlängerung des Typs Gerade mit einem Abstand von 10 und einem Winkel von 0. An-/Wegfahrwege des Typs Flächennormaler Bogen.
- Winkel von 90.
Länge — Geben Sie die Länge der Verlängerungsbewegung des Anfahrwegs ein. Diese Option ist nur verfügbar für die Auswahl von: Verlängerte Bewegung, Umrandet und Gerade.

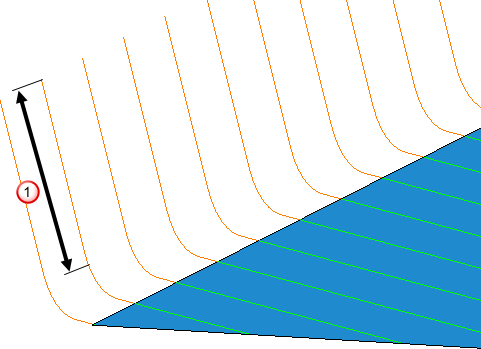

- Abstand von 10.
Verlängerung des Typs Gerade mit einem Abstand von 10 und einem Winkel von 0. An-/Wegfahrwege des Typs Flächennormaler Bogen.
Radius — Geben Sie den Radius der Verlängerungsbewegung des Anfahrweges ein. Diese Option ist nur verfügbar für die Auswahl von: Flächennormaler Bogen, Vertikalbogen, Horizontalbogen, Horizontalbogen links und Horizontalbogen rechts.
Wefahrwegverlängerung
Auswahl – Wählen Sie den Bewegungstyp für den verlängerten Wegfahrweg aus.
Lineare Bewegung — Geben Sie die Länge der Wegfahrwegverlängerung-Bewegung ein, die tangential zum Bogen verläuft. Diese Option ist nur verfügbar für die Auswahl von: Flächennormaler Bogen, Vertikalbogen, Horizontalbogen, Horizontalbogen links und Horizontalbogen rechts.
Erweiterung von Vertikalbogen, eine Lineare Bewegung von 10 und ein Winkel von 0. An-/Wegfahrwege von Vertikalbogen.
Winkel — Geben Sie den Winkel der Länge der Verlängerungsbewegung des Wegfahrweges relativ zum letzten Werkzeugwegsegment ein. Diese Option ist nur verfügbar für die Auswahl von: Flächennormaler Bogen, Vertikalbogen, Horizontalbogen, Horizontalbogen links, Horizontalbogen rechts und Gerade.
- Winkel von 0.
Verlängerung des Typs Gerade mit einem Abstand von 10 und einem Winkel von 0. An-/Wegfahrwege des Typs Flächennormaler Bogen.
- Winkel von 90.
Länge — Geben Sie die Länge der Verlängerungsbewegung des Wegfahrweges ein. Diese Option ist nur verfügbar für die Auswahl von: Verlängerte Bewegung, Umrandet und Gerade.
Abstand von 10.
Verlängerung des Typs Gerade mit einem Abstand von 10 und einem Winkel von 0. An-/Wegfahrwege des Typs Flächennormaler Bogen.
Radius — Geben Sie den Radius der Verlängerungsbewegung des Wegfahrweges ein. Diese Option ist nur verfügbar für die Auswahl von: Flächennormaler Bogen, Vertikalbogen, Horizontalbogen, Horizontalbogen links und Horizontalbogen rechts.
Andere Optionen
Kollisionsprüfung – Wählen Sie diese Option, damit PowerMill alle An-/Wegfahrwege und Verbindungen auf Modellbeschädigungen überprüft.
— Klicken Sie, um die Anfahrwegverlängerung-Werte in die Wegfahrwegverlängerung-Werte zu kopieren.
— Klicken Sie, um die Wegfahrwegverlängerung-Werte in die Anfahrwegverlängerung-Werte zu kopieren.
