Geschützte Grenzlinien verwenden

Dieses Beispiel verwendet das 5axis_Test.dgk Modell im Beispiele-Ordner.

1. Erstellen Sie einen Block und definieren Sie ein 10 mm Kugelfräser-Werkzeug .

   Stellen Sie sicher, dass der Block über die Oberkante des Modells hinausgeht.

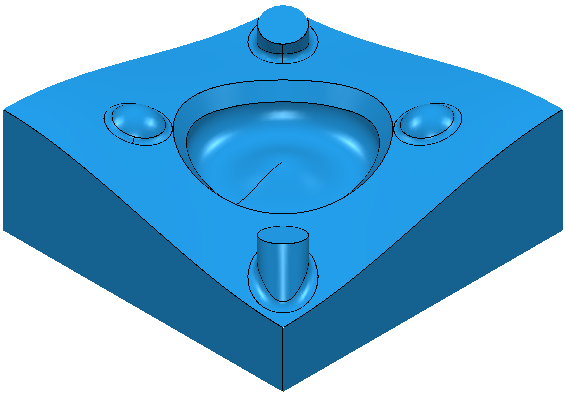

2. Wählen Sie die obere Fläche aus.
3. Wählen Sie im Grenzlinien-Kontextmenü die Option Grenzlinie erstellen > Kontaktpunkt. Das Dialogfeld Kontaktpunkt wird geöffnet.
   1. Klicken Sie auf die Schaltfläche Modell .
   2. Wählen Sie die Option Grenzlinie als geschützt zulassen.
   3. Klicken Sie auf Zuweisen.



   Weitere Informationen finden Sie unter Kontaktpunktgrenzlinie erstellen - Beispiel.

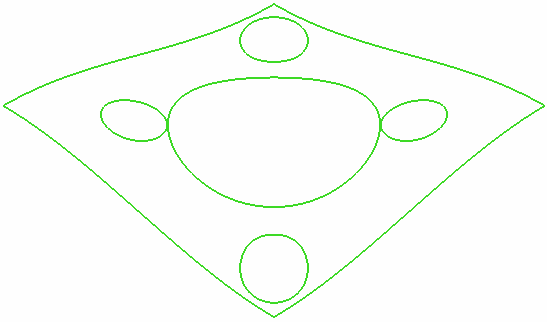

   Die Grenzlinie wird im Grenzlinien-Zweig des Explorers angezeigt.

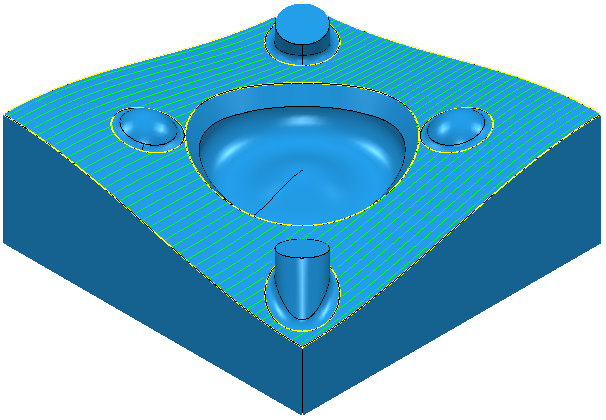

4. Erstellen Sie einen Rasterschlichten-Werkzeugweg mithilfe der Option Kontaktpunkt-Grenzlinie.

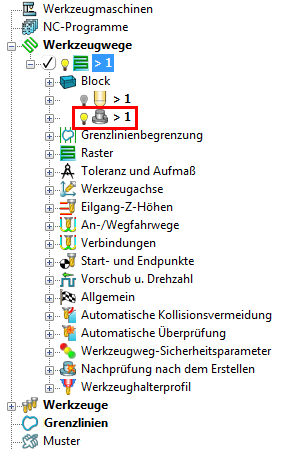

   Die Grenzlinie wird nicht mehr im Grenzlinie-Zweig des Explorers angezeigt. Sie wird stattdessen im individuellen Werkzeugweg-Zweig des Explorers angezeigt.



   Das Symbol ändert sich von zu .

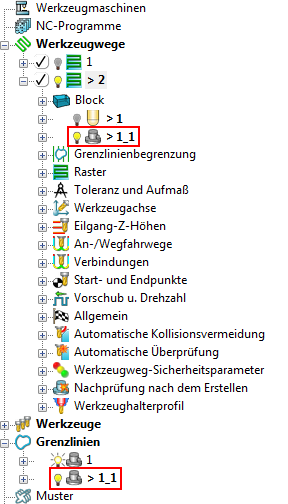

5. Klicken Sie auf die Datei-Registerkarte > Optionen > Anwendungsoptionen > Grenzlinien > Geschützte Grenzlinien und wählen Sie Geschützte Grenzlinien im Explorer anzeigen, um diese Grenzlinie im Grenzlinien-Zweig des Explorers anzuzeigen.



6. Wenn Sie versuchen, einen weiteren Werkzeugweg zu erstellen, der diese geschützte Grenzlinie verwendet, erstellt der neue Werkzeugweg eine Kopie der geschützten Grenzlinie.



7. Wenn Sie einen Werkzeugweg löschen, der eine geschützte Grenzlinie verwendet, wird die geschützte Grenzlinie mit dem Werkzeugweg gelöscht.
