Regeln, um Menüoptionen zum PowerMill-Elementmenü hinzuzufügen

So fügen Sie eine Menüoption zu einem Element-Kontextmenü hinzu

1. Erstellen Sie eine XML-Datei und benennen Sie sie im Einklang mit dem Elementtyp, den sie vertritt.

   Zulässige Namen sind: Grenzlinie, Featureset, Gruppe, Ebene, Werkzeugmaschine, Makro, Modell, NCProgramm, Muster, Rohteilmodell, Werkzeug, Werkzeugweg und Arbeitsebene. Beim Namen wird nicht zwischen Groß- und Kleinschreibung unterschieden.

2. Legen Sie die Datei <Elementtyp>.xml im Ordner PowerMill Home\pmill4 ab.

Formatieren Sie die benutzerdefinierte Element-Menüoption

Das Format der benutzerdefinierten Ergänzung zum PowerMill-Elementmenü ist folgendes:

<?xml version="1.0" ?>
	<menupage>
		<button label= "The name of the menu option"
		command= 'SOME POWERMILL COMMAND/>'
	</menupage>

Sollten Sie beispielsweise dieses Beispiel-Untermenü für ein individuelles Rohteilmodellelement erstellen wollen:

Der Code in der stockmodel.xml-Datei ist:

<?xml version="1.0" ?>
	<menupage>
		<button label= "Transform" command= 'FORM MODELTRANS EDIT MODEL "%s" INTERACTIVE'/>
		<button label="Block" command='FORM BLOCK'/>
	</menupage>

label — Dies ist der Name des Menüelements.

command — Dies ist der PowerMILL-Befehl.

% — Dies ist das Platzhalter-Zeichen, das den individuellen Elementnamen vertritt.

Leerzeichen und Untermenüs zur Menüoption hinzufügen

Wenn Sie dem Menü Leerzeichen hinzufügen möchten, fügen Sie das Tag <spacer/> dem XML-Code hinzu. Wenn Sie Untermenüs hinzufügen möchten, schließen Sie den Untermenü-Namen in das Tag <menupage> ein.

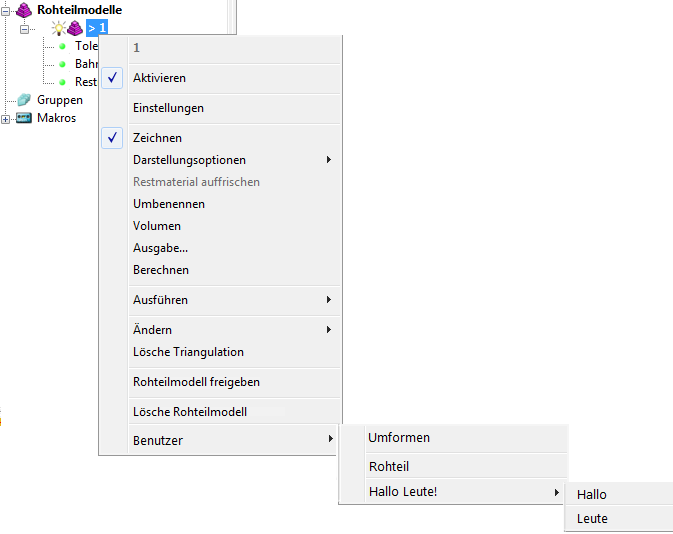

So erstellen Sie beispielsweise dieses Benutzer-Menü und das Untermenü "Hallo Welt!" mit den entsprechenden Leerzeichen:

Der Code in der stockmodel.xml-Datei ist:

<?xml version="1.0" ?>
	<menupage>
		<button label="Replace Tool"
		command='EDIT TOOLPATH "%s" REPLACE_TOOL ;'
		multiple_selection="allowed"/>
		<button label="Undraw selected toolpaths"
		command='MACRO d:/temp/test.mac "%s"'
		multiple_selection="allowed"/>
	<spacer/>
	<menupage label="Hello World!">
		<button command='PRINT "HELLO"' label="Hello"/>
		<button command='PRINT "WORLD"' label="World"/>
	</menupage>
</menupage>

Mehrfachauswahl für eine Menüoption aktivieren

Sie können benutzerdefinierte Menüs auf mehrfach ausgewählten Elementen aktivieren, indem Sie die Schlüsselwörter multiple_selection="allowed" für jedes <button />-Tag hinzufügen.

Beispiel:

		<button label= "Transform"
		command= 'FORM MODELTRANS EDIT MODEL "%s" INTERACTIVE'
		multiple_selection="allowed"/>
