Beim Erstellen eines Werkzeugwegs führt PowerMill die Bearbeitung im ausgewählten Grenzliniensegment aus. Falls keine Segmente ausgewählt sind, verwendet PowerMill die gesamte Grenzlinie, wodurch die Anzahl an Grenzlinien, die für die Bearbeitung notwendig sind, minimiert werden kann. Allerdings müssen Sie sorgfältig vorgehen, da PowerMill nicht aufzeichnet, welcher Teil der Grenzlinie ausgewählt wurde, als der Werkzeugweg erstellt wurde. Daher ist es schwieriger, den Werkzeugweg wiederherzustellen.
Dieses Beispiel verwendet das Pockets.tri Modell im Beispiele-Ordner.
- Erstellen Sie einen Block.
- Erstellen Sie ein Werkzeug.

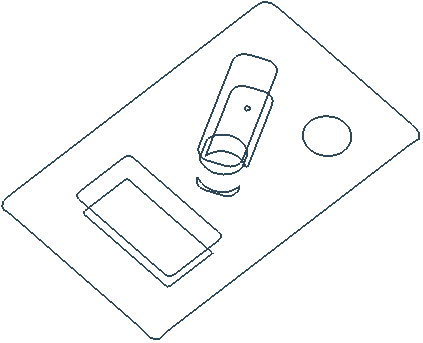

- Erstellen Sie eine Flachbereich-Grenzlinie.

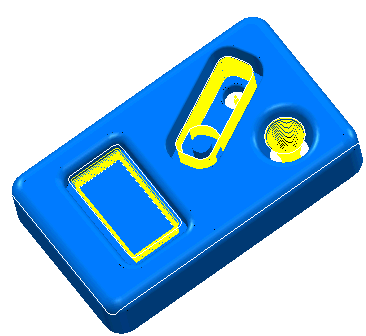

- Erstellen Sie einen 3D-Versatz-Werkzeugweg in den flachen Bereichen:

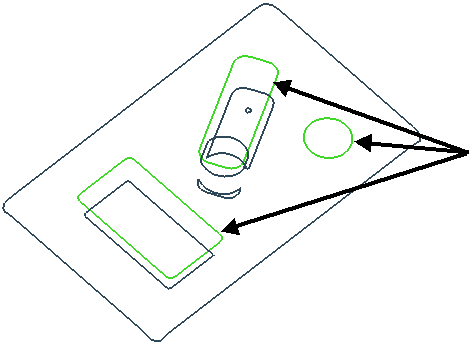

- Wählen Sie die drei Grenzliniensegmente oben auf jeder Tasche aus:

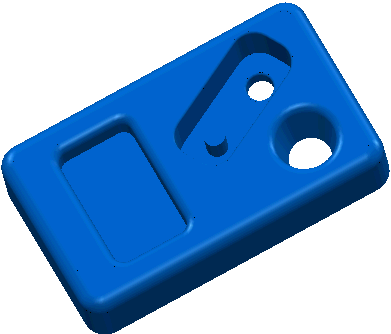

- Erstellen Sie einen Werkzeugweg mit konstanten Z-Höhen.
Anmerkung: Sie können sehen, dass der Werkzeugweg mit konstanten Z-Höhen nur in den ausgewählten Segmenten der Grenzlinie erstellt wurde.
